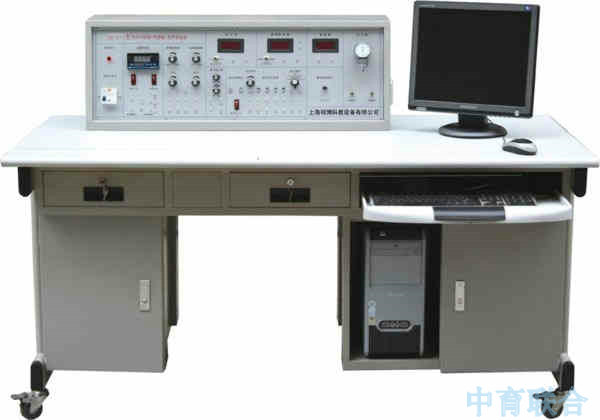

ZY-811B型檢測與轉換（傳感器）技術實驗裝置
ZY-811B型檢測與轉換技術實驗臺是北京中育聯合教學設備有限公司多年生產傳感器技術教學實驗裝置的基礎,為適應不同類別,不同層次的專業需要，最新推出的模塊化的新產品。
檢測與轉換技術實驗臺（箱）主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。
顯示儀表要求：
1、數字式電壓表：3位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
2、數字式頻率/轉速表：由四位數碼管，2只發光管及頻率/轉速開關組成，頻率表量程2K2-500KHz，輸入阻抗100KΩ，精度1%。
發光管不亮×106，下發光管亮×103，上發光管亮×106。
主控臺：
1、低頻振蕩器：1-30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A。
2、音頻信號發生器：0.4KHz-10KHz（連續可調），輸出電壓范圍：0VP~10VP，（連續可調）（1KHz），最大輸出電流：0.2A（有效值）（0.4KHz）
3、四組直流穩壓電源：±5V、±15V、±2V~±10V，分五擋輸出，2~24V可調，有短路保護功能。
4、數字式電壓表：量程0-20V分別為±2V至±20V3位半顯示，輸入阻抗大，精度1%。
5、頻率/轉速表，頻率測量范圍1-9999Hz轉速測量范圍1-9999RPM。
6、溫度表：0-150度，精度1%。
7、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數為整定功能。
三源部分
1、熱源：16V交流電源加熱，溫度控制范圍0~200℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2500/分轉。
3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
數據采集卡及處理軟件
數據采集工作12位AD轉換、RS232接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
主要技術參數：
|
輸入電源 |
AC220V 50Hz |
直流電源 |
±5V
±15V |
|
穩壓系數 |
±1% |
電壓紋波 |
≤10mV |
|
非線性誤差 |
≤5% |
測量精度 |
≤1% |
|
功耗 |
100VA |
輸出電流 |
1A |
ZY-811B型檢測與轉換（傳感器）技術實驗裝置特點
1、種傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上配有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、每種傳感器轉換電路板，配個鐵盒，每個鐵盒裝上轉換原理圖與接線口，學生做實驗快捷方便、耐用。
4、本實驗桌由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗模塊，抽屜存放各種傳感器。
22種傳感器配備清單
|
序號 |
器件名稱 |
單位 |
數量 |
序號 |
器件名稱 |
單位 |
數量 |
|
1 |
電阻式霍爾式傳感器模塊 |
塊 |
1 |
29 |
氣敏傳感器 |
個 |
1 |
|
2 |
電容式傳感器模塊 |
塊 |
1 |
30 |
濕敏傳感器 |
個 |
1 |
|
3 |
電感式傳感器模塊 |
塊 |
1 |
31 |
霍爾式轉速傳感器 |
個 |
1 |
|
4 |
光電式傳感器模塊 |
塊 |
1 |
32 |
轉速傳感器 |
個 |
1 |
|
5 |
渦流式傳感器模塊 |
塊 |
1 |
33 |
K型熱電偶傳感器 |
只 |
1 |
|
6 |
溫度式傳感器模塊 |
塊 |
1 |
34 |
E型熱電偶傳感器 |
只 |
1 |
|
7 |
壓電加速度式傳感器模塊 |
塊 |
1 |
35 |
Pt100鉑電阻傳感器 |
只 |
1 |
|
8 |
光纖式傳感器模塊 |
塊 |
1 |
36 |
Cu50銅電阻傳感器 |
只 |
1 |
|
9 |
壓力傳感器模塊 |
塊 |
1 |
37 |
熱釋電紅外傳感器 |
個 |
1 |
|
10 |
超聲波傳感器模塊 |
塊 |
1 |
38 |
硅光電池傳感器 |
個 |
1 |
|
11 |
熱電偶熱電阻傳感器模塊 |
塊 |
1 |
39 |
加熱溫度室 |
個 |
1 |
|
12 |
熱釋電紅外轉換電路模塊 |
塊 |
1 |
40 |
學生桌 |
張 |
1 |
|
13 |
移相器、相敏檢波器轉換電路模塊 |
塊 |
1 |
41 |
學生凳 |
張 |
2 |
|
14 |
硅光電池傳感器實驗模塊 |
個 |
1 |
42 |
實驗臺 |
臺 |
1 |
|
15 |
電阻式傳感器 |
個 |
1 |
43 |
位移臺架 |
套 |
1 |
|
16 |
電容式傳感器 |
個 |
1 |
44 |
光纖位移臺架 |
個 |
1 |
|
17 |
電感式傳感器 |
個 |
1 |
45 |
測微器 |
把 |
1 |
|
18 |
霍爾式傳感器 |
個 |
1 |
46 |
壓力表 |
只 |
1 |
|
19 |
光電式傳感器 |
個 |
1 |
47 |
橡皮氣囊 |
個 |
1 |
|
20 |
渦流式傳感器 |
個 |
1 |
48 |
三通管 |
個 |
1 |
|
21 |
渦流測速傳感器 |
個 |
1 |
49 |
渦流鐵、銅片、鋁片各一 |
個 |
3 |
|
22 |
溫度式傳感器 |
個 |
1 |
50 |
溫度計0-100℃ |
條 |
1 |
|
23 |
磁電式傳感器 |
個 |
1 |
51 |
Φ8×4磁鋼 |
粒 |
1 |
|
24 |
磁電測速傳感器 |
個 |
1 |
52 |
超聲波反射擋板 |
粒 |
1 |
|
25 |
壓電加速度式傳感器 |
個 |
1 |
53 |
說明實驗指導書 |
本 |
1 |
|
26 |
光纖式傳感器 |
個 |
1 |
54 |
連接線 |
條 |
25 |
|
27 |
壓力傳感器 |
個 |
1 |
55 |
微機連接線 |
條 |
1 |
|
28 |
超聲波傳感器 |
個 |
1 |
56 |
數據采集處理軟件 |
盤 |
1 |
ZY-811B型檢測與轉換（傳感器）技術實驗裝置
22種傳感器實驗內容如下：
帶*為實驗為思考實驗
|
|
實驗一 |
電阻式傳感器的單臂電橋性能實驗 |
|
|
實驗二 |
電阻式傳感器的半橋性能實驗 |
|
|
實驗三 |
電阻式傳感器的全橋性能實驗 |
|
|
實驗四 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 |
|
* |
實驗五 |
電阻式傳感器的振動實驗 |
|
* |
實驗六 |
電阻式傳感器的電子秤實驗 |
|
|
實驗七 |
變面積式電容傳感器特性實驗 |
|
|
實驗八 |
差動式電容傳感器特性實驗 |
|
* |
實驗九 |
電容傳感器的振動實驗 |
|
* |
實驗十 |
電容傳感器的電子秤實驗 |
|
|
實驗十一 |
差動變壓器的特性實驗 |
|
|
實驗十二 |
自感式差動變壓器的特性實驗 |
|
* |
實驗十三 |
交流激勵差動變壓器的特性實驗 |
|
* |
實驗十四 |
差動變壓器的振動實驗 |
|
|
實驗十五 |
差動變壓器的電子秤實驗 |
|
|
實驗十六 |
光電式傳感器的轉速測量實驗 |
|
|
實驗十七 |
光電式傳感器的旋轉方向測量實驗 |
|
|
實驗十八 |
接近式霍爾傳感器實驗 |
|
|
實驗十九 |
霍爾傳感器的轉速測量實驗 |
|
|
實驗二十 |
渦流傳感器的位移特性實驗 |
|
* |
實驗二十一 |
被測體材質對渦流傳感器特性的影響實驗 |
|
|
實驗二十二 |
渦流式傳感器的振動實驗 |
|
|
實驗二十三 |
渦流式傳感器的轉速測量實驗 |
|
|
實驗二十四 |
溫度傳感器及溫度控制實驗（AD590） |
|
|
實驗二十五 |
溫度傳感器溫度特性實驗(AD590) |
|
* |
實驗二十六 |
磁電式傳感器的特性實驗 |
|
|
實驗二十七 |
磁電式傳感器的轉速測量實驗 |
|
|
實驗二十八 |
磁電式傳感器的應用實驗 |
|
|
實驗二十九 |
壓電加速度式傳感器的特性實驗 |
|
|
實驗三十 |
光纖傳感器的位移特性實驗 |
|
|
實驗三十一 |
光纖傳感器的振動實驗 |
|
* |
實驗三十二 |
光纖傳感器的轉速測量實驗 |
|
|
實驗三十三 |
壓阻式壓力傳感器的特性實驗 |
|
* |
實驗三十四 |
壓阻式壓力傳感器的差壓測量實驗 |
|
|
實驗三十五 |
超聲波傳感器的位移特性實驗 |
|
|
實驗三十六 |
超聲波傳感器的應用實驗 |
|
|
實驗三十七 |
氣敏傳感器的原理實驗 |
|
|
實驗三十八 |
濕度式傳感器原理實驗 |
|
|
實驗三十九 |
K型熱電偶的溫度控制實驗 |
|
|
實驗四十 |
E型熱電阻的溫度控制實驗 |
|
|
實驗四十一 |
鉑熱電阻的溫度控制實驗 |
|
|
實驗四十二 |
銅熱電阻的溫度控制實驗 |
|
|
實驗四十三 |
熱釋電紅外傳感器實驗 |
|
|
實驗四十四 |
硅光電池光電特性實驗 |
|
|
實驗四十五 |
移相器實驗 |
|
|
實驗四十六 |
相敏檢波器實驗 |
|
|
實驗四十七 |
低通濾波器實驗 |
傳感器實驗臺價格表
