ZY-C氣動PLC控制實驗實訓設備
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《
PLC可編程序控制器原理及應用》等相關課程的教學實驗,同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計,可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能,控制原理及編程技巧等。
一、概述
氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器
（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
二、基本結構及技術參數：

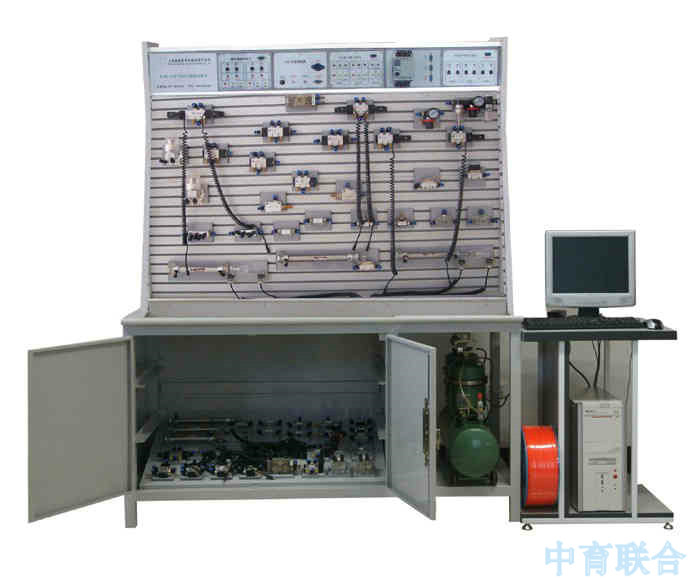

實驗系統采用"二合一"雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗。優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。ZY-C氣動PLC控制實驗臺主要由實驗臺、實驗支架、電氣控制器件、氣動元器件、氣源、工具附件等部分組成：
一）實驗工作臺
實驗工作臺采用了工業控制常用的"T"型鋁型材材料，為氣動元件在工作面的安裝定位提供了極大的方便。并且提供了：1、金屬彈性卡座
2、"T"型專用螺母兩種安裝方式。為用戶標準器件實驗、非標準器件擴展實驗提供極大方便。
本實驗臺實驗臺架，采用了鋼質結構，整體焊接，表面噴塑。堅固耐用。基本配置為：氣動實驗元件1套；氣動實驗PLC電氣控制系統1套；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；（計算機根據學校要求另行配置）
二）電氣控制器件
本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只控制模塊的導軌。可任意組合擴展，及利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊、氣容模塊。以后可以擴展或更換：PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。
電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
PLC可編程控制器：采用了西門子主機，S-300（繼電器輸出方式），可以根據用戶的需求更換PLC。
輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。

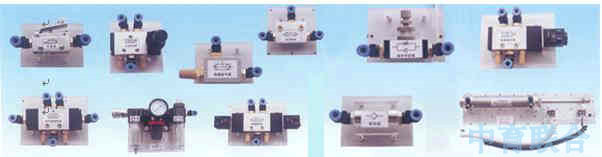

三）氣動元器件
本實驗臺設計有專用的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸.....等常用的氣動元件。（具體配置詳見清單）
|

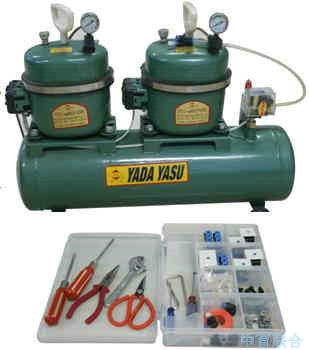

四）氣源：
采用的內置式雙頭靜音空氣壓縮機，主機采
用高速電機，全封閉消聲防塵結構。具有低噪音，
無振動，壽命長，易維護等優點。
電 源：AC 220V 50HZ
電機功率：2×175w 轉速：2880r/min
氣罐容量：18Ｌ氣罐壓力：1Mpa
氣罐重量：19Kg
五）工具附件：
采用了菲力格 F-300專用工具
配件盒。具體配置詳見清單
|
 |
三、主要特點：
1.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
2.電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
3.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
4.系統采用可靈活的采取不同的元器件配置，從而實現雙面同時進行實驗，為校方節省實驗室建設經費。
5.彈性插腳式元件固定方式，使回路搭接更加方便快捷。
四、氣動基本實驗回路舉例
|
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路 |
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
|
五、實驗臺配置清單
氣動PLC雙面合一配置：一面采用PLC控制，另一面采用繼電器控制，雙面可以同時做說明書中不同實驗。
|
序號 |
分 類 |
項 目 |
型 號 規 格 |
數量 |
備 注 |
|
1 |
氣 源 |
壓縮機 |
WY5.2—雙頭 |
1只 |
|
|
2 |
實驗臺 |
實驗桌 |
中育設計制造 |
1張 |
|
|
3 |
實驗臺 |
實驗支架 |
中育設計制造 |
1幅 |
|
|
4 |
實驗臺 |
元件固定板 |
中育設計制造 |
2塊 |
多余元件另置 |
|
5 |
接插元件 |
單作用缸 |
QGX25×100 |
1 |
1 |
|
|
6 |
接插元件 |
雙作用缸 |
QGX25×100 |
2 |
2 |
|
|
7 |
接插元件 |
旋轉氣缸 |
MSQB20A-F9B |
1 |
0 |
|
|
8 |
接插元件 |
三聯件 |
AC2000三聯件 |
1 |
1 |
|
|
9 |
接插元件 |
減壓閥（帶壓力表） |
AR2000 |
1 |
1 |
|
|
10 |
接插元件 |
手動換向閥 |
4H210-08 |
1 |
0 |
|
|
11 |
接插元件 |
單電磁換向閥（二位五通） |
4V210-08（DC24V） |
2 |
2 |
|
|
12 |
接插元件 |
雙電磁換向閥（二位五通） |
4V220-08（DC24V） |
1 |
0 |
|
|
13 |
接插元件 |
雙電磁換向閥（三位五通） |
4V230-08（DC24V） |
1 |
0 |
|
|
14 |
接插元件 |
單氣控?fù)Q向閥（二位五通） |
4A210-08 |
2 |
2 |
|
|
15 |
接插元件 |
雙氣控?fù)Q向閥（二位五通） |
4A220-08 |
2 |
2 |
|
|
16 |
接插元件 |
行程閥（機控） |
MOV-2 |
2 |
0 |
其一只裝在缸體上 |
|
17 |
接插元件 |
行程閥（按鈕） |
MOV-3A |
1 |
1 |
|
|
18 |
接插元件 |
或門型梭閥（有機玻璃） |
中育設計制造 |
2 |
1 |
|
|
19 |
接插元件 |
快速排氣閥（有機玻璃） |
中育設計制造 |
2 |
0 |
|
|
20 |
接插元件 |
單向節流閥 |
RE-02 |
2 |
2 |
|
|
21 |
接插元件 |
單向節流閥 |
JSC601 |
12只 |
裝在氣缸體上 |
|
22 |
接插元件 |
單向閥（有機玻璃） |
中育設計制造 |
2 |
0 |
|
|
23 |
接插元件 |
順序閥 |
中育設計制造 |
2 |
0 |
|
|
24 |
接插元件 |
氣容 |
中育設計制造 |
1 |
0 |
|
|
25 |
接插元件 |
六通（有機玻璃） |
中育設計制造 |
2 |
2 |
|
|
26 |
電器 |
行程開關 |
中育設計制造 |
8只 |
裝在雙作用缸上 |
|
27 |
電器 |
直流開關電源單元（DC：24V） |
中育設計制造 |
2個 |
|
|
28 |
電器 |
PLC編程器控制單元 |
西門子 |
1個 |
|
|
29 |
電器 |
PLC電器輸入單元 |
中育設計制造 |
1個 |
|
|
30 |
電器 |
PLC電器輸出單元 |
中育設計制造 |
1個 |
|
|
31 |
電器 |
繼電器控制單元 |
中育設計制造 |
1個 |
|
|
32 |
電器 |
單元電器連接電纜 |
中育設計制造 |
4條 |
其中電源連接2條 |
|
33 |
電器 |
220V電源線 |
中育設計制造 |
2條 |
|
|
34 |
附件
工具盒內
|
內六角扳手 |
|
2把 |
雙面共用 |
|
35 |
螺絲刀 |
|
4把 |
雙面共用 |
|
36 |
活動扳手 |
150×19 |
1把 |
雙面共用 |
|
37 |
尖嘴鉗 |
|
1把 |
雙面共用 |
|
38 |
剪刀 |
|
2把 |
雙面各一 |
|
39 |
附件
工具盒內
|
四通 |
Ø6 |
4只 |
|
|
40 |
三通（T型三通） |
Ø6 |
8只 |
|
|
41 |
三通（Y型減徑三通） |
Ø8—Ø6 |
1只 |
裝在空氣壓縮機上 |
|
42 |
氣孔塞頭 |
Ø6 |
50只 |
|
|
43 |
彈性插腳 |
|
50只 |
|
|
44 |
生料帶 |
|
1個 |
|
|
45 |
保險絲 |
2.5A |
5只 |
|
|
46 |
行程開關 |
|
2只 |
|
|
47 |
附件 |
氣管（200米） |
PU氣管6×4 |
1卷 |
雙面共用 |
|
48 |
資料 |
實驗指導書 |
中育設計制造 |
4冊 |
雙面各二 |
|
49 |
資料 |
軟件光盤 |
編程軟件及程序 |
1碟 |
雙面共用 |
|
50 |
選配件 |
電源插板 |
|
1個 |
|
|
51 |
選配件 |
適配器、編程電纜 |
|
1條 |
雙面共用 |
|
