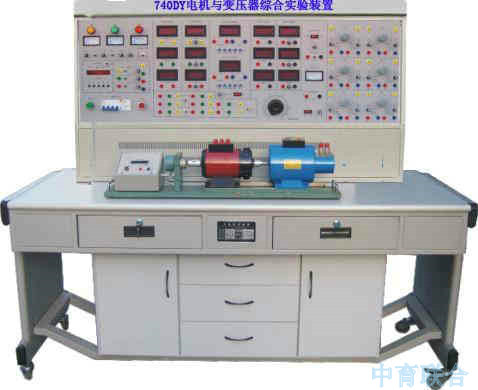

ZY-740DY電機與變壓器綜合實驗裝置
本裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
單價:29500元/臺
一、產品特點
1、綜合性強：即能完成"電機拖動"實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。
2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3、電機導軌采用不銹鋼制造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。
4、用"校正直流測功機"測原動機輸出功率，完全克服了以往"渦流測功機"死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。
二、技術性能
1、輸入電源：三相四線380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1.5KVA
4、重 量：300Kg
5、外形尺寸：1600×750×1300（mm）
三、實驗項目：
（一）直流電機實驗
1、認識實驗
2、直流發電機
3、直流并勵電動機
4、直流電動機啟動：串電阻啟動、降壓啟動
5、直流電動機改變轉向的方法
6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
（二）單相變壓器實驗
1、單相變壓器變比K
2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。
3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。
4、單相變壓器負載實驗，測取變壓器負載數據UZ = f（IZ）。
（三）三相變壓器實驗
1、三相變壓器繞組極性的測定
2、三相變壓器聯結組別的測定
（四）異步電動機實驗
1、三相繞線式異步電動機定子電阻的測試
2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪制空載特性曲線
3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪制短路特性曲線
4、三相異步電動機參數的求取
5、三相異步電動機在各種運行狀態下的機械特性
四、裝置的基本配備
（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）
1、交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率1.5KVA）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。
2、高壓直流電源：提供220V（0.5A）勵磁電源及0～250V（2A）連續可調穩壓電樞電源。并有數顯電壓表指示。
3、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
4、測量儀表
（1）直流數顯電流表三只：量程2000mA，0.5級
（2）直流數顯電壓表三只：量程300V，0.5級
（3）交流數顯電流表三只：量程3A，0.5級
（4）交流數顯電壓表三只：量程500V，0.5級
（5）智能型功率、功率因數表二只：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A,能自動判別負載性質（感性顯示"L"，容性顯示"C",純電阻不顯示）,并可存儲15組測量數據,供隨時查閱。
5、三相轉換開關二組，單相轉換開關一組
6、三相可調電阻器（三組90Ω×2/1.3A）
7、三相可調電阻器（三組900Ω×2/0.41A）
（二）器材配備
1、單相變壓器三只，原邊220V/0.35A，副邊55V/1.4A
2、直流并（他）勵電動機 1臺
3、校正直流測功機 1臺
4、繞線機交流異步電動機 1臺
5、不銹鋼電機導軌：光碼盤測速系統及數顯轉速表，不銹鋼導軌平整度好、無應力變形、加工精細、同心度與互換性好、電機運行噪音小。
6、燈箱負載
7、安全導線：采用高可靠護套結構手槍插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。
（三）實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。

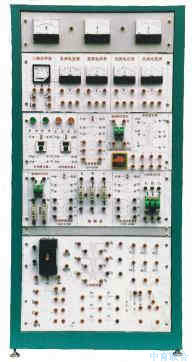

ZY-740H電機原理及電機拖動實驗系統
單價:4600元/臺
一、系統構成
1、實驗裝置采用立式機柜，機柜內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。保護功能齊全。機柜面板上設有基本單元電路模塊，通過適當組合可進行各個電機實驗。
2、配二個1.5KW功率的機組分別固定在二個小車上（直流電動機-直流發電機機組、三相交流電動機－或三相交流電動機-渦流測功機組），直流電動機和轉速3000轉/分。
3、機柜設有晶閘管整流電源，輸出直流電壓0～310伏。輸出最大直流電流55A。
4、三相調壓器、電抗器、燈箱負載。
5、選配件有帶PC-232接口的智能測試模塊。
二、實驗內容
1、直流電機認識實驗。
2、直流發電機實驗。
3、直流電動機實驗。
4、并勵電動機實驗。
5、三相變壓器連接組別實驗。
6、三相感應電動機起動和調速實驗。
7、三相感應電動機的空載和短路實驗。
8、三相感應電動機的負載實驗。

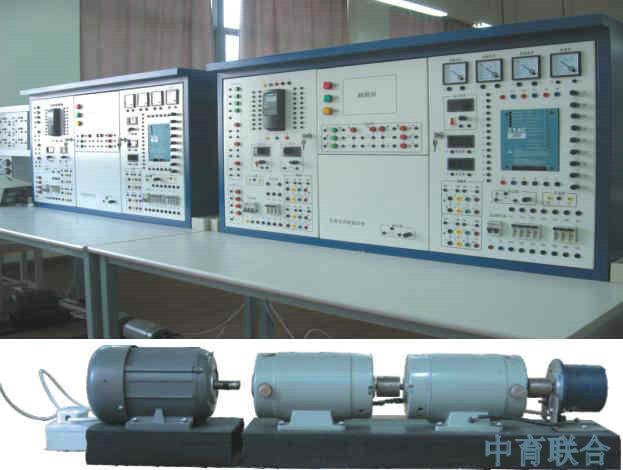

ZY-740L交直流調速實訓裝置
單價:48000元/臺
一、產品特點：
交直流調速實驗裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力，通過對交流變頻器控制電路和所控制電機負載的精心設計，使學員通過實驗掌握交流電動機變頻控制各種典型的工作狀態；通過對直流調速裝置主回路、控制回路和直流電動機負載的精心設計，使學員通過實訓掌握直流電動機調速各種典型的工作狀態。
二、性能指標：
1、工作電源：～3N/380V/50HZ
2、整機容量：≤1.5KVA
3、規格（mm）：1600×750×1500
4、重量：300Kg
5、工作環境：溫度－10℃～＋40℃ 相對濕度＜85%（25℃）
三、主要組件：
歐陸514C直流調速器、西門子M440變頻器、他勵式直流電機2臺(同軸)220V/400W、直流測速發電機27.5V/Kr/Min、三相異步電機380V/370W、直流電壓表0～200V，電樞電壓表250V、電樞電流表5A、勵磁電流表1A、轉速表2000R、按鈕、空氣開關、保險絲、接觸器、電位器。
四、實驗項目
440變頻器裝置的面板認識，440變頻器參數設置，440變頻器基本操作方法，440變頻器數字量控制三段速、440變頻器數字量控制四段速，514C變頻器裝置的面板認識，514C開關設置，514C雙閉環不可逆調速控制，514C雙閉環可逆調速控制。
|
