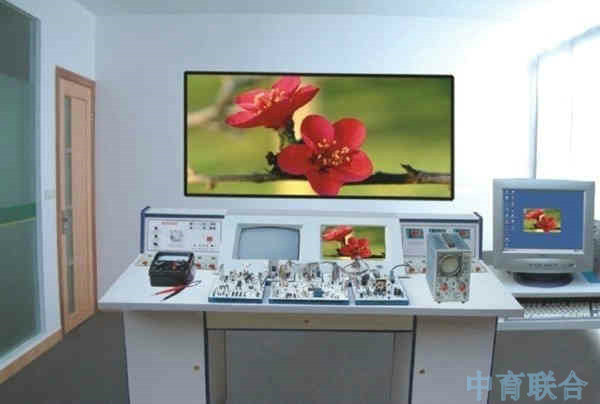

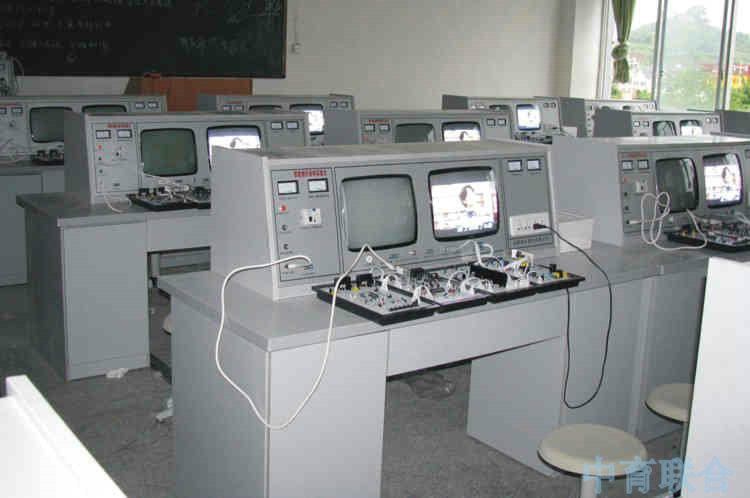

    ZY-99KGB型DVD十五合一智能視聽家電多功能實驗設備


    一、概述:ZY-99KGB型家電實驗設備,吸收國內外先進教學儀器的優點,充分考慮實驗室現狀與發展,從性能和結構上進行了改進和創新,采用積木式結構,布局合理,使用方便,每個單元都可進行故障實驗、測試、研究、分析,并且教師可自編自導實驗,提高實驗效果及學生動手能力。

    臥式

    二、技術指示
    1、工作電源:AC220V±10%50Hz
    2、外形尺寸:110高×80寬×160長cm
    3、整機功率:<0.5KVA
    4、人身安全保護:輸入電源隔離,浮地設計,設備具有電壓漏電保護裝置,短路保護。
    三、功能
    彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
    1、彩色信號發生器:彩色信號發生器具有16種測試功能,即16種標準測試信號是來判答電視機的行、場線性是否正常,彩度、亮度、公共通道正常與否。
    2、TA東芝二片彩色電視機:具有綠色字符顯示自動選臺,自動存臺,全自動遙控接收,PAL制等功能。電腦集成M50436,中段TA7680,解碼TA7698,伴音AN5655,場掃描AN5512,波段轉換LA7910。
    3、黑白電視機:圖像中頻38MH2,伴音中頻6.5MH2,TA7611,伴音TA7176,場掃描UPC1031,具有U高頻頭,V高頻頭所有波段。
    4、收音機具有調頻調幅功能,集成采用XC1191,功效采用LA4440,LA4440具有過壓過流過熱保護。
    5、DVD機:DVD機兼容DVCD、SVCD、MP3、VCD等功能。
    6、UPC黑白電視機:中級UPC1366,伴音UPC1353,場掃描UPC1031。
    7、分立黑白電視機:中放、視放、行掃描及伴音中放采用分立元件。
    8、數碼卡拉OK具有混響高低音,左右聲道調節功能,混響采用BA5096。
    9、錄音機具有錄放功能,中放采用LA3220、功放采用LA4440。
    10、I2C總線控制單片彩色電視機,是當今世界最先進的數字控制技術,開機關機為拉幕式,各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗,(如行幅、場幅、場線性、RGB三基色,AGC、AFC、設置AV1、AV2十字線等)都是利用遙控器進行實驗。主要集成LA76810、LC863328。
    11、音響功率放大器,具有5.1聲道放大功能及帶楊聲器保護電路,數碼卡拉OK,具有前置放電路及卡拉OK混響電路。
    12、環繞聲大功率音箱系統,由全透明音箱及左右聲道楊聲器組成。
    13、教學軟件
    14、直流穩壓電源1.5-24V ,2A具有過載過流保護功能。
    15、考核系統
    1、計算機可監控每個學生臺考試成功與失敗。
    2、具有發卷功能。
    3、具有收卷功能。
    4、試卷清零功能。
    5、具有密碼進入功能。
    6、可以對學生成功進行統計,打印等功能。
    7、具有自動檢測老師臺與每學生臺的通訊情況。
    8、學生輸入故障碼連繼三次錯誤,電腦自動顯示實驗失敗。
    9、學生輸入故障碼三次,有一次正確電腦自動顯示實驗成功。
    10、每個實驗模塊都設置有考核接口,已設置100多個故障點。
    11、考核裝置可對每種機型的各電路單元進行考核。
    12、每種機型實訓模塊可與考核裝置組合實訓,也可獨立實訓。

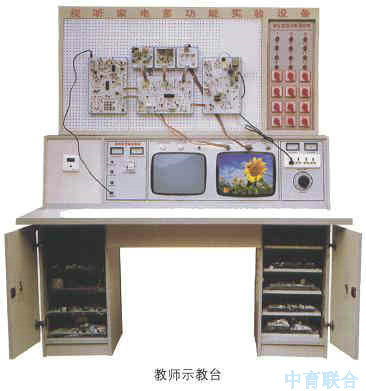

    四、實驗臺主要配置
    1、交流輸入電表1只,交流電源經隔離變壓輸出電壓表1只,行電壓指示表1只,行電流表1只。
    2、漏電開關1只,電源輸入輸出保險各1只,四連插板1只,安全隔離變壓器1只,電壓調節開關1只。
    3、彩色信號發生即信號源1臺。
    4、14寸黑白顯示器1臺,14寸彩色顯示器1臺,內置彩色黑白高壓包各1只,內置3W楊聲器3只。
    5、黑白、彩電:收錄音與實驗臺連接插座共6只。
    6、北京精益FM-500型指針萬用表1臺。
    7、鋁塑板34cm×117cm 1塊。
    五、(15合一)功能與實驗(機種配置)
    能完成下列機型的所有實驗:
    1、數碼卡接OK、立體聲功放。
    2、全自動遙控彩色電視機(東芝二片)
    3、TA集成黑白電視機
    4、調頻調幅收音機
    5、錄音機
    6、彩色信號發生器
    7、DVD機(杜比AC-3解碼)
    8、UPC黑白電視機
    9、分立黑白電視機
    10、三洋單片彩電(I2C總線控制)
    11、5.1聲道杜比功放
    12、大功率音箱
    六、(15合一)全透明單元板配置
    1、1號板:收錄機
    ●交流偏振蕩電路單元
    ●調頻調幅收音機電路單元
    ●錄音放音音頻放大電路單元
    ●錄音機機芯電路單元
    2、2號板:黑白電視機
    ●電源變壓器電路單元
    ●整流濾渡電路單元
    ●黑白穩壓電源電路單元
    ●立體聲功率放大電路單元
    3、3號板:黑白電視機
    ●場輸出電路單元
    ●行輸出電路單元
    ●同步分離行振蕩電路單元
    ●視頻放大電路單元
    4、4號板:黑白電視機
    ●UPC黑白伴音功放電路單元
    ●UPC黑白中放電路單元
    5、5號板:黑白電視機
    ●TA黑白伴音電路單元
    ●TA黑白伴音入大電路單元
    ●TA黑白中放電路單元
    6、6號板:黑白電視機
    ●分立黑白電視機中頻放大電路單元
    ●分立黑白伴音鑒頻電路單元
    7、DVD機(杜比AC-3解碼)
    8、DVD電源顯示接收、安鍵電路單元
    9、數碼卡拉OK電路單元
    10、彩色電視機行輸出一塊電路單元
    11、彩色電視機場輸出一塊電路單元
    12、彩色電視機視放一塊電路單元
    13、彩色電視機高頻頭中放遙控電路單元
    14、彩色電視機解碼亮度放大電路一塊單元
    15、彩色電視機開關電源電路一塊單元
    16、I2C總線控制高頻頭.遙控.中放.解碼.亮度電路一塊單元
    17、I2C總線控制輸出電路一塊單元
    18、I2C總線控制視放電路一塊單元
    19、5.1聲道功率放大器,揚聲器保護電路單元 20. 單片機答題器一臺
    七、 東芝二片彩色電視機實驗內容
    一、遙控、中頻放大,伴音中放電路單元實驗內容 20號電路單元
    實驗1-1  無圖無聲實驗
    K28是IF輸入開關,斷開無信號輸入中放、滿屏雪花,閉合正常。
    實驗2-2 雪花干擾圖像實驗
    K29是中放前置放大供電電源12V開關、斷開雪花干擾圖像,閉合正常。
    實驗3-3 無伴音或伴音不正常實驗
    K30是伴音中頻信號輸出開關,斷開無伴音或,閉合正常。
    實驗4-4 伴音不正常實驗
    K18是伴音中頻信號輸出開關,接通伴音對地伴音不正常,斷開正常。
    實驗4-5 無圖像有聲音實驗
    K17是視頻輸出開關,斷開無視頻信號輸出,即無圖像。
    實驗6-6 遙控失靈實驗
    K27是遙控接收信號輸入開關,斷開遙控失靈。閉合正常。
    實驗7-6 無字符實驗
    K12是字符振蕩輸出開關,斷開無字符顯示,閉合正常。
    實驗8-8 無字符實驗
    K13是字符振蕩輸出開關,斷開無字符顯示,閉合正常。
    實驗9-9 自動搜臺不正常實驗
    K14是AFT電壓斷開自動搜臺不正常,閉合正常。
    實驗10-10 字符對比度不足實驗
    K15是字符B信號輸出,斷開字符對比度不足,閉合正常。
    實驗11-11 U波段無圖無聲實驗
    K11是頻段編碼信號輸出,斷開頻段U波段不工作,閉合正常。
    實驗12-12 UV波段無圖無聲實驗
    K10是頻段編碼信號輸出,斷開頻段U、V波段不工作,閉合正常。
    實驗13-13 音量失控實驗
    K8是音量控制信號輸出,斷開音量失控,閉合正常。
    實驗14-14 無亮度實驗
    K9是亮度控制信號輸出、斷開無亮度,閉合正常。
    實驗15-15 色度失控實驗
    K16是色度控制信號輸出、斷開有彩色但色度失控,閉合正常。
    實驗16-16 音量大無法控制實驗
    K1是音量開關,斷開音量最大,閉合正常。
    實驗17-17 色度失控實驗
    K2是色度開關色度最大,色度失控閉合正常。
    實驗18-18 高度失控實驗
    K3是亮度開關,斷開亮度最大,閉合正常。
    實驗19-19 按鍵失控實驗
    K4是鍵掃描輸出,斷開所對應的按鍵失控,接通正常。
    實驗20-20 按鍵失控實驗
    K 5是鍵掃描輸出,斷開所對應的按鍵失控,接通正常。
    實驗21-21 按鍵失控實驗
    K5是鍵掃描輸出,斷開所對應的按鍵失控,接通正常。
    實驗22-22 按鍵失控實驗
    K7是鍵掃描輸出,斷開所對應的按鍵失控,接通正常。
    實驗23-23 AGC電路實驗
    W1是AGC控制,AGC不對圖像不清或無圖像。
    實驗24-24 字符水平位置實驗
    W2是字符水平位置,調動W2字符可左右移動。
    實驗25-25 電臺調諧實驗
    W3是電壓調諧電位器,用來調諧電臺信號。
    二、彩色解碼、Y放大幀振蕩、行振蕩電路單元21號
    實驗26-1 白光柵無圖像實驗
    K1是視頻輸入,斷開白光柵無圖像,閉合正常。
    實驗27-2 無光柵實驗
    K2是行振蕩信號輸出,斷開無光柵行不正作,閉合正常。
    實驗28-3 無光柵實驗
    K3是行推動輸出端,斷開無光柵,閉合正常。
    實驗29-4 水平亮線實驗
    K4是場振蕩開關,斷開水平亮線,閉合正常。
    實驗30-5 回掃線實驗
    K5幀消隱開關,斷開屏幕出現回掃線,閉合正常。
    實驗31-6 UV分量實驗
    K7PAL/NTSC制式開關及延遲信號輸入斷開失去分量,閉合正常。
    實驗32-7 U分量實驗
    K8是U分量輸入,斷開失去U分量,閉合正常。
    實驗33-8 無彩色實驗
    K9是矩陳開關,斷開無彩色,閉合正常。
    實驗34-9 色度失控實驗
    K10是色度控制,斷開色度失控,閉合正常。
    實驗35-10 無光柵實驗
    K11是亮度控制端,斷開無亮度即無光柵,閉合正常。
    實驗36-11 無彩色實驗
    K12是APC濾波端,斷開無彩色,閉合正常。
    實驗37-12 對比度實驗
    R256電位器是對比度電位器,調整圖像的對比度。
    實驗38-13 亮度實驗
    R255是副亮度電位器,調節圖像的亮度。
    實驗39-14 行同步實驗
    R451是行頻電位器,調節行同步。
    實驗40-15 場同步實驗
    R351是幀電位器,調節場同步。
    實驗41-16 色相位電路實驗
    R522是色相位電位器,調節色度信號的相位。
    三、彩色光耦開關電源電路單元 8號板
    實驗42-1 無伴音實驗
    K1伴音16V供電開關,斷開無伴音,閉合正常。
    實驗43-2 正機不工作實驗
    K2 5V穩壓供電12V開關,斷開正機不工作,閉合正常。
    實驗44-3 水平亮線實驗
    K3遙控開機關機信號開關,斷開水平亮線,閉合正常。
    實驗45-4 圖象扭曲實驗
    507、400V濾波電容,焊開圖象扭曲,閉合正常。
    四、末級視放電路單元18號
    實驗46-1 紅色信號丟失實驗
    K1是R信號開關斷開紅色信號丟失,閉合正常。
    實驗47-2 綠色信號丟失實驗
    K2是G信號開關斷開綠色信號丟失,閉合正常。
    實驗48-3 蘭色信號丟實驗
    K3是B信號開關斷開度蘭色信號丟失,閉合正常。
    實驗49-4 無綠色字符顯示實驗
    K4是綠色字符開關,斷開,無綠色字符顯示,閉合正常。
    實驗50-5、亮平衡、暗平衡、三基色實驗
    電位器W1到W5是亮平衡、暗平衡、三基色調整電位器。
    五、幀輸出電路單元
    實驗51-1 場下線性壓縮實驗
    K1斷開場下線性壓縮,閉合正常。
    實驗52-2 水平亮線實驗
    K2斷開水平亮線,閉合正常。
    實驗53-3 場幅壓縮實驗
    K3斷開場幅壓縮,閉合正常。
    實驗54-4 對場幅實驗
    R302是場幅電位器,對場幅進行調整。
    實驗55-5 場線性實驗
    R312是場線性調節電位器。
    六、行輸出電路單元
    實驗56-1 無光柵實驗
    K1是行推動信號,斷開無光柵行不工作,閉合工作。
    實驗57-2 M1至M5是主要測試點。
    七、黑白電視機故障的演示
    一 2號板電源電路單元
    實驗58-1 圖像S形扭曲實驗
    K1是全波整波開關,斷開只是半波整流,閉合正常。
    實驗59-2 圖像扭曲實驗
    K2是整流濾波電容,斷開圖像扭曲,閉合正常。
    實驗60-3 整機不工作實驗
    K3是12V電源輸出,斷開整機不工作,閉合正常。
    實驗61-4 b級對地電阻實驗
    K4是調整管b級對地電阻,閉合斷開無明顯反應供分析。
    實驗62-5 穩壓電源12V實驗
    W1是穩壓電源調整,是調節穩壓電源12V的高低。
    二、3號板,黑白電視機末級視級,行、場掃描電路單元。
    實驗63-1 垂直亮線實驗
    行輸出電路K1是行偏轉輸出,斷開垂直亮線,閉合正常。
    實驗64-2 無光柵實驗
    行輸出電路K2是行推動供電、斷開無光柵,閉合正常。
    實驗65-3 光柵縮小實驗
    行輸出電路K3是行逆程開關,斷開光柵縮小,閉合正常。
    實驗66-4 場同步實驗
    場輸出電路單元RP402是場頻電位器,可調節場同步。
    實驗67-5 場線性實驗
    場輸出電路單元RP404是場線性電位器,調節場面性線性。
    實驗68-6 場幅度實驗
    場輸出電路單元RP403是場幅電位器,可調節場幅度。
    實驗69-7 回掃線實驗
    場輸出電路場消隱斷開,屏幕出現回掃線。
    實驗70-8 水平亮線實驗
    幀輸出偏轉斷開,水平亮線,閉合正常。
    實驗71-9 白光柵實驗
    視放K1、K2斷開出現白光柵,閉合正常。
    實驗72-10 對比度失控實驗
    視放K4斷開對比度失控,閉合正常。
    實驗73-11 行場不同步實驗
    同步分離K1斷開行場不同步,閉合正常。
    實驗74-12 行不同步實驗
    行振蕩電路K2斷開行不同步,閉合正常。
    實驗75-13 行同步實驗
    7L1是行電位器,可調節行同步。增長合正常
    實驗76-14 無光有聲實驗
    斷開7R15行不工作,無光有聲。增長合正常
    三、UPC中放伴音,4號板電路單元
    實驗77-1 無圖、無聲、有光實驗
    撥去高頻頭桿座、無圖、無聲、有光。
    實驗78-2 AGC實驗
    R216是AGC電位器。
    實驗79-3 圖像橫向干擾實驗
    K2斷開圖像橫向干擾。
    實驗80-4 無聲音實驗
    K3斷開無伴音,即無聲音,閉合正常
    實驗81-5 音量大小實驗
    音量電位器是調節音量大小。
    實驗82-6 音質實驗
    L302是伴音鑒頻中周,調節音質。
    實驗83-7 無聲實驗
    撥掉喇叭線,無聲,插上正常。
    四、TA黑白電視機中放伴音電路單元
    中放電路單元
    實驗84-1 無圖、無聲實驗
    K1高放是AGC開關斷無圖、無聲,閉合正常。
    實驗85-2 無圖像實驗
    K3斷開無圖像,雪花正常,閉合正常。
    實驗86-3 白光柵有回掃線實驗
    K4斷開無視頻信號輸出,白光柵有回掃線,閉合正常。
    實驗 伴音電路單元
    實驗88-1 無聲音實驗
    K1斷開無聲音,閉合正常。
    實驗89-2 無聲音實驗
    K4斷開無聲音,閉合正常。
    實驗90-3 無聲音實驗
    K3斷開無聲音,閉合正常,
    實驗 伴音功放電路單元
    實驗91-1 無聲音實驗
    K1斷開無聲音,閉合正常。
    實驗92-2 聲音失真實驗
    K3斷開聲音失真,閉合正常。
    實驗93-3 無聲音實驗
    K4斷開無聲音,閉合正常!
    實驗94-4 聲音輕實驗
    K5斷開聲音輕,閉合正常。
    九、錄音機收音機電路故障演示
    1、收音機電路單元
    實驗96-1 無聲實驗
    收音機開關斷開,無收音,閉合正常。
    實驗97-2 無聲音實驗
    K5斷開無聲音,閉合正常。
    實驗98-3 無聲音實驗
    K55斷開無聲音,閉合正常。
    實驗99-4 聲音小實驗
    K2斷開聲音小,閉合正常。
    2、錄音機電路單元
    實驗100-1 無聲實驗
    撥掉LA322D,錄音機無聲,捍上正常。
    實驗101-2 揚聲器無聲實驗
    大撥動開關向上是錄音狀態,此時揚聲器無聲。
    實驗102-3 揚聲器有聲實驗
    大撥動開關向下是播放狀態,此時揚聲器有聲。
    實驗103-4 揚聲器無聲音實驗
    電源無12V供電,揚聲器無聲音。
    實驗104-5 聲音快實驗
    聲音快慢可以調節馬達的調速電位器。
    十、I2C總線控制三羊單片彩色電視機高頻頭中放、電腦控制解碼,行場掃描電路單元
    實驗105-1 無AV視頻信號實驗
    K1是視頻輸入開關,斷開無視頻輸入,閉合正常
    實驗106-2 無音頻信號實驗
    K2是VIDEO輸入開關,斷開無伴音,閉合正常
    實驗107-3 有雪花無圖像無伴音實驗
    K3是IF輸入開關斷開無圖無聲,閉合正常
    實驗108-4 無圖像或圖像實驗
    K4是AGC開關斷開AGC失控,閉合正常
    實驗109-5 L波段無圖無聲實驗
    K6是L波段開關,斷開L波段無圖無聲,閉合正常
    實驗110-6 H波段收不到臺實驗
    K7是H波段開關,斷開H波段無圖無聲,閉合正常
    實驗111-7 U波段收不到臺實驗
    K8是U波段開關,斷開U波段無圖無聲,閉合正常
    實驗112-8 不能搜臺或搜不到電臺實驗
    K9是TV調諧電路開關,斷開搜不到臺閉合正常
    實驗113-9 電腦不工作實驗
    K10是電腦5V工作電流,斷開正機不工作,閉合正常
    實驗114-10 缺R基色實驗
    K11是R基色開關,斷開無R基色,閉合正常
    實驗115-11 缺G基色實驗
    K12是G基色開關,斷開無G基色,閉合正常
    實驗116-12 缺B基色實驗
    K13是B基色實驗,斷開無B基色,閉合正常
    實驗117-13 行不工作實驗
    K14是行輸出開關,斷開行不工作,閉合正常
    實驗118-14 無字符顯示實驗
    K15是行脈沖電路開關,斷開無字符,閉合正常
    實驗119-15 ABL電路實驗
    K16是ABL開關,斷開亮度失控,閉合正常
    實驗120-16 無字符顯示實驗
    K17是場脈沖開關,斷開無字符顯示,閉合正常
    實驗121-17 水平亮線實驗
    K19是25V電流開關,斷開場無電源水平亮線,閉合正常
    實驗122-18 遙控接收失靈實驗
    K22是遙控接收頭輸入電路開關,斷開遙控失靈,閉合正常
    實驗123-19 DATA、CLOCK電路實驗
    K21、K20是串行時鐘,串行郵據電路,斷開失控,斷開失控,閉合正常
