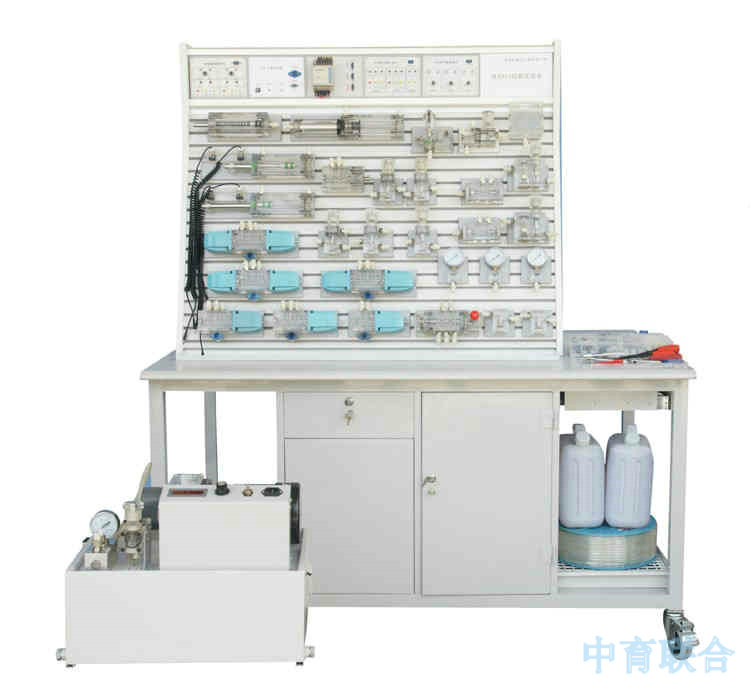

ZYYPC-T鋁槽式鐵桌液壓PLC控制實驗臺
（一）概述
：鋁槽式鐵桌液壓-PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品YY-18透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
（二）特點
本實驗設備采用“二合一”的雙面鋁槽結構，即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便。基本配置為：液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。此外，本公司該類型的產品你有如下幾種型號：
ZYYPC-22-T 鋁槽式鐵桌雙面雙套液壓PLC控制實驗臺
ZYYPC-21-T 鋁槽式鐵桌雙面合一液壓PLC控制實驗臺
ZYYPC-11-T 鋁槽式鐵桌單面單套液壓PLC控制實驗臺
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。除了做18個基本液壓回路實驗外，還可以根據需要擴展到60多個液壓實驗
（三）技術參數
1.電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
2.PLC可編程控制器：采用了日本三菱FX1s-14MR（繼電器輸出方式），可以根據用戶的需求更換PLC類型。
3.輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信
號），及通過信號插孔 為PLC提供自動控制信號。（如：行程開關位置信號等）
4.輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
5.繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。
6.實驗臺的外形尺寸： 1500mm×1000mm×1800mm
7.專用液壓泵站：工作電源：AC：220V 電機功率：750W
電機調速范圍：0-1500轉/分，安全限速范圍：1000-1500轉/分，油泵輸出最高工作壓力：2.5MPa -
安全壓力設定范圍0.3MPa-2.5 MPa，容積：25L ,液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
（四）主要元件
一.液壓元器件配備：
專用泵站，壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
二.電氣模塊：
1.直流24V（3A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單
4.PLC電氣控制輸出單元
5.繼電器控制單元
三.附件
1.菲力格-300專業工具配件箱
（五）基本實驗回路
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用行程開關的順序動作回路
18.用行程換向閥的順序動作回路
|
