ZYYQPK-T液壓氣動PLC綜合控制實驗臺
一.概述:ZYYQPK-T氣動液壓PLC綜合控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品YY-18透明液壓傳動演示系統的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制。可以讓學生直觀、感性地對比，了解氣、電、液各自具有的特點、特色、及優缺點等

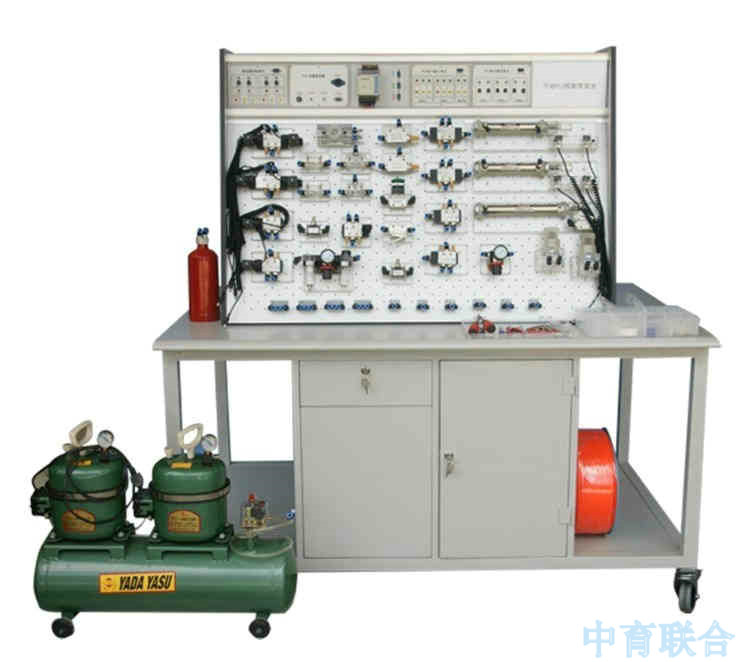

A面：氣動PLC控制面

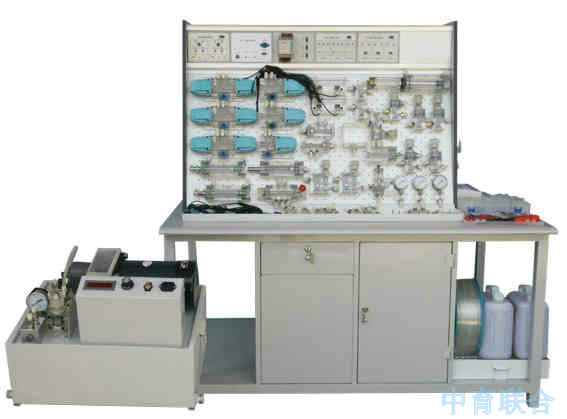

B面：液壓PLC控制面
二.特點
實驗工作臺由實驗支架和實驗桌兩部分組成：實驗支架由我公司設計的采用鐵質噴塑結構，桌面采用絕緣、耐高溫、耐麿的高密度板等材料精加工制成。抽屜能放置工具和導線，存儲柜放置實訓單元模塊等，實訓臺能放置計算機和顯示器。實驗可靠，使用方便。
實驗桌及實驗支架采用二合一雙面結構，元件配置合理，提高產品的性能價格比。整體結構簡單，實用性強。液壓元件采用模塊化結構設計，通過插腳底板，元件可輕松的實現在實驗支架上的固定及取下，從而輕松實現回路組裝及拆卸。
系統采用透明液壓元件，對大部份器件進行了透明仿制使其動作原理獲得更直觀的展示。采用快速接頭設計，連接方式可靠，特殊的密封接口，保證回路組裝的方便、快捷。
該實驗基本配置為：一個實驗臺配有一套氣動控制實驗元件和一套液壓控制實驗元件，且各自配有獨立的電氣控制設備。利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及
PLC編程及應用控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。
三.技術參數
1．外接電源：220V 50Hz
2．PLC可編程序控制器：三菱FX1s-14MR，8輸入，6輸出（繼電器輸出方式）
3．空氣壓縮機（基本配置小型）：電源AC220V，電機功率放大器360W
4．油泵電機：Z-400直流電動機，功率400W,配專用穩壓直流電機調速器，調速范圍0-2000RMP
5．演示實驗油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)
6．液壓泵站：電源：AC220V，電機功率： 750W，容積：25L
，電機調速范圍：0-1500/分，安全限速范圍：1000-1500/分，油泵輸出最高工作壓力：2.5MPa，液壓泵工作時
離液壓臺1.5m遠處噪聲≤58dB。
四.結構簡介

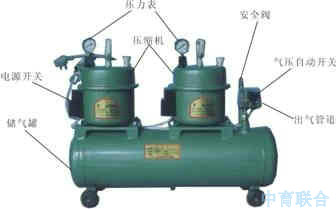

空氣壓縮機
電 源：AC 220V 50HZ 電機功率：2×175w 轉速：2880r/min
氣罐容量：18Ｌ 氣罐壓力：1Mpa 氣罐重量：19Kg
（圖1-1）WY5.2-雙頭空氣壓縮機
實驗專用泵站
工作電源：AC：220V 電機功率：電機功率：750W
電機調速范圍： 0-1500轉/分
安全限速范圍：1000-1500轉/分 油泵輸出最高工作壓力：2.5MPa
安全壓力設定范圍：0.3 - 2.5MPa 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
（圖1-2）實驗專用泵站
|
PLC交直流電源：
輸入電壓： AC 220V 50HZ
輸 出： DC 24V/2A AC 220V
（220V輸出用于本公司液壓產品中電磁閥的控制）
PLC可編程控制器：
采用日本三菱FX1s-14MR型可編程控制器。
如下圖1-4所示。8輸入，6輸出（繼電器輸出方式） |
 |
|
PLC電氣輸入單元：
如圖1-5所示，PLC電氣輸入單元的控制分為三個獨立的控制部分：控制組一、控制組二和擴展控制。對應的分別控制輸出：電磁閥組一、電磁閥組二和電磁閥組三。

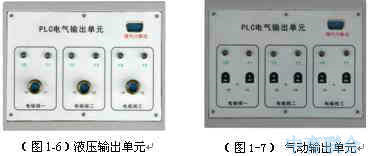

PLC電氣輸出單元：
PLC電氣輸出單元如圖(圖1-6
為液壓PLC電氣輸出單元，
圖1-7為氣動PLC電氣輸出
單元)所示，它由二部分組成，
由直流電壓單元（DC 24V）供
給電源。使用時通過連接線將各部分連接起來。 |
|
|

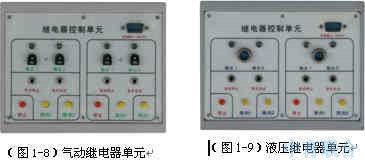

繼電器控制單元：
繼電器控制單元其功能和PLC
電氣控制系統的基本控制功能
相同，兩組功能相同且獨立的
控制信號分別控制相應的電磁
閥組。如圖（圖1-8氣動繼電
器單元，圖1-9液壓繼電器單
元）所示，在使用時，只需將
直流電源接入，輸入、輸出接到相應的位置上，即可進行控制操作（要確保線路連接正確）。
|
 |
|
五.基本配置

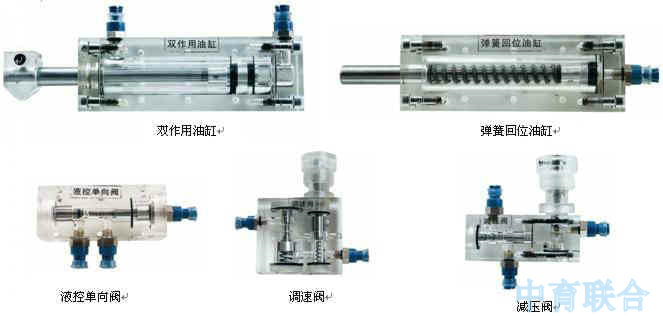

(一）液壓元器件配備：（固定在元件配置板上）
專用泵站，壓力表，油箱，溢流閥，節流閥，單向閥，液控單
向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，
增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，"O"
型三位四通電磁換向閥，"H"型三位四通電磁換向閥，"M"
型三位四通電磁換向閥，壓力繼電器，行程開關等。 |
 |
(二）氣動元器件配備：（固定在元件配置板上）

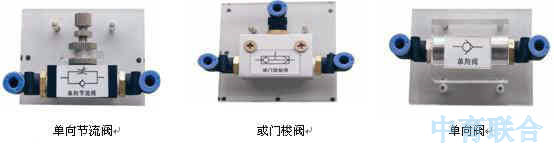

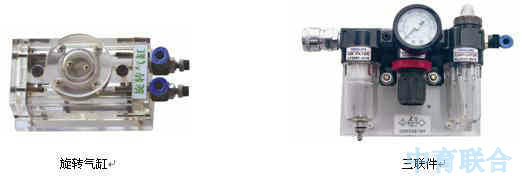

空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
|
（三）電氣模塊：
1.交直流220V/24V（3A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
（四）附件
菲力格-300 專業工具配件箱
（五）選配
電腦及鍵盤抽屜選配 |
 |
六.基本實驗項目
（液壓實驗）
1.用手動換向閥的換向回
2.用"O""M"型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路
（氣動實驗）
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸的調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸，旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路 |
