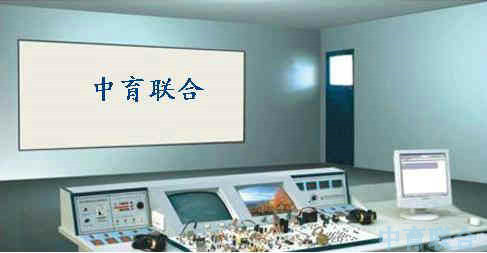

ZY-99KGA1家用電器實驗室設備（DVD十二合一）
一、概述
家電實驗設備，吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。
二、技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：110高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
三、功能
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、TA東芝二片彩色電視機：具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。
3、黑白電視機：圖像中頻38MH2，伴音中頻6.5MH2，TA7611，伴音TA7176，場掃描UPC1031，具有U高頻頭，V高頻頭所有波段。
4、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。
5、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。
7、分立黑白電視機：中放、視放、行掃描及伴音中放采用分立元件。
8、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
9、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。
10、I2C總線控制單片彩色電視機，是當今世界最先進的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。
11、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。
12、環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成。
a、計算機可監控每個學生臺考試成功與失敗。
四、實驗臺主要配置
1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。
2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、14寸黑白顯示器1臺，14寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器3只。
5、黑白、彩電：收錄音與實驗臺連接插座共6只。
6、北京精益FM-500型指針萬用表1臺。
7、鋁塑板34cm×117cm 1塊。
五、（十二合一）功能與實驗（機種配置）
能完成下列機型的所有實驗：
1、數碼卡接OK、立體聲功放。
2、全自動遙控彩色電視機（東芝二片）
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、DVD機（杜比AC-3解碼）
8、UPC黑白電視機
9、分立黑白電視機
10、三洋單片彩電（I2C總線控制）
11、5.1聲道杜比功放
12、大功率音箱
六、（十二合一）全透明單元板配置
1、1號板：收錄機
●交流偏振蕩電路單元
●調頻調幅收音機電路單元
●錄音放音音頻放大電路單元
●錄音機機芯電路單元
2、2號板：黑白電視機
●電源變壓器電路單元
●整流濾渡電路單元
●黑白穩壓電源電路單元
●立體聲功率放大電路單元
3、3號板：黑白電視機
●場輸出電路單元
●行輸出電路單元
●同步分離行振蕩電路單元
●視頻放大電路單元
4、4號板：黑白電視機
●UPC黑白伴音功放電路單元
●UPC黑白中放電路單元
5、5號板：黑白電視機
●TA黑白伴音電路單元
●TA黑白伴音入大電路單元
●TA黑白中放電路單元
6、6號板：黑白電視機
●分立黑白電視機中頻放大電路單元
●分立黑白伴音鑒頻電路單元
7、DVD機（杜比AC-3解碼）
8、DVD電源顯示接收、安鍵電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
15、彩色電視機開關電源電路一塊單元
16、I2C總線控制高頻頭遙控電路一塊單元
17、I2C總線控制中放解碼亮度電路一塊單元
18、I2C總線控制輸出電路一塊單元
19、I2C總線控制視放電路一塊單元
20、5.1聲道功率放大器，揚聲器保護電路單元
ZY-99KGA1家用電器實驗室設備（DVD十三合一）
ZY-99KGA1智能型家庭視聽影院綜合實驗室設備（第七代）是在家庭視聽影院綜合實驗室設備的基礎上進行了外形地改造，再輔以功能強大的多媒體教學軟件，不僅在硬件結構上更加合理，緊湊、美觀，使實驗室整體視野明顯開闊。而且在軟件的支持下，使家用電器教學向智能化、高層次邁進。
●顯著特點:
1、所配軟件可通過人機對話進行故障模擬、
故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。
2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
3、顯示儀表全部采用數字式，讀取數據直觀、準確。
4、彩電采用I2C總線控制。
● 主要技術參數:
工作電源：AC220V±10% 50Hz
環境溫度：-5℃～40℃
相對濕度：≤85%（25℃）
整機功耗：＜200W
外形尺寸：1600mm×850mm×960mm
●考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置30多個故障點。（可擴展到65個故障點）
3、具有發卷功能
4、具有收卷功能
5、試卷清零
6、自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計
9、設有進入系統密碼
10、具有打印功能
●實驗臺主要組件配置
1、彩色、黑白電視信號發生器（可方便地直接選擇測試信號）
2、全隔離調壓器（內置式）
3、彩色、黑白14吋顯像管（彩管為西安彩虹新管）
4、便攜式500型萬用表
5、內置式5.1聲道揚聲器
6、電壓電流指示表
7、電源空氣開關、帶短路和漏電保護
8、隔離電源輸出插座
9、有線電視信號輸出結構
10、立體聲耳機插座及耳機
11、直流電源發生器有多種輸出電壓供選用：
①：-30V ②：+5V ③：+12 V
④：+30V ⑤：+45V ⑥：+114V
⑦：+180V
●實驗單元板配置
1、I2C彩電總線控制遙控；
2、I2C彩電微處理電路實驗板；
3、I2C彩電單片主控及音視頻處理實驗板；
4、I2C行場掃描實驗板；
5、I2C彩電開關電源實驗線路板；
6、遙控鍵和紅外發射實驗線路板；
7、彩色電視機遙控實驗線路板；
8、彩電高頻調諧中放伴音實驗線路板；
9、彩電解碼、亮度、視頻放大實驗線路板；
10、彩電行場掃描實驗線路板；
11、開關穩壓電源實驗線路板；
12、TA 黑白電視機高頻頭、中放、伴音和視放實驗線路板；
13、TA 黑白電視機行場掃描實驗線路板；
14、黑白電視機穩壓電源實驗線路板；
15、錄音、放音、功率放大實驗線路板；
16、調頻、調幅超外差式立體聲收音機實驗線路板；
17、UPC 黑白電視機高頻頭中放伴音視放實驗線路板；
18、UPC 黑白電視機行場掃描實驗線路板；
19、分立黑白電視機中放電路單元板；
20、分立黑白電視機場掃描行掃描實驗線路板；
21、分立黑白電視機伴音鑒頻、末級視放、伴音功放實驗線路板
22、DVD 開關穩壓電源實驗線路板；
23、DVD 機芯及伺服電路實驗線路板；
24、DVD 電腦控制、顯示及遙控電路實驗線路板；
25、卡拉OK及混響實驗線路板；
26、AC-3、DTS雙解碼及2-5.1聲道3D環繞聲實驗線路板；
27、功放前置放大及顯示電路實驗線路板；
28、功放電源及功率放大電路實驗線路板。
●實驗機種配置（DVD十三合一）
1、彩色三洋單片電視機；（I2C智能總線控制，帶AV/TV轉換和重低音）；
2、彩色東芝兩片電視機；
3、DVD視盤機（兼容超級VCD/CVD/SVCD/DVCD/MP3/CD等）
4、音響功率放大器（帶數碼混響及動態熒光顯示）；
5、AC-3、DTS雙解碼及5.1聲道環繞聲功率放大器；
6、多功能信號源；
7、黑白東芝兩片集成電路電視機；
8、黑白UPC三片集成電路電視機；
9、黑白分立元件電視機；
10、調頻、調幅超外差式立體聲收音機；
11、雙聲道立體聲錄放機；
12、教師多媒體實驗演示軟件；
13、考試、考核系統。
ZY-99KGA1家用電器實驗室設備（DVD十四合一）
產品特點：系列智能視聽家用電器多功能實驗室設備，是當今世界最先進的數字控制技術實驗室設備，大規模的TV信號處理集成電路組成了當今電視機市場的主流產品，詳細介紹調試方法和檢修數據，使學生訊速掌握實驗中的技巧，精辟分析電路使學生成為識圖高手，整套設備功能先進造型美觀演示方便。教師臺如配上電腦、投影機、展示屏或背投大屏幕彩電、教學軟件即可進行電化教學。
顯著特點：
1、可配軟件可通過人機對話進行故障模擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。
2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
3、顯示儀表全部采用數字式，讀取數據直觀、準確。
4、彩電采用I2C總線控制。
主要技術參數
工作電源：AC220V±10% 50HZ
環境溫度：-5℃～40℃
相對濕度：≤85%（25℃）
整機功耗：＜200W
外形尺寸：1600 mm850mm960 mm
實驗項目及配置：
(十四合一)功能與實驗(機種配置)
(可完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功放
2、全自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD
8、UPC黑白電視機
9、分立黑白電視機
10、三洋單片彩電(I2C總線控制)
11、5.1聲道環繞功率放大器
12、大功率音箱
13、直流穩壓電源
14、教學軟件
(十四合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
15、彩色電視機開關電源電路一塊單元
16、I2C總線控制高頻頭遙控電路一塊單元
17、I2C總線控制中放解碼器亮度電路一塊單元
18、I2C總線控制輸出電路一塊單元
19、I2C總線控制視放電路一塊單元
20、5.1聲道功率放大器，揚聲器保護電路單元
|
