                 機床、電路、電器仿真綜合模擬實驗臺( 一代)

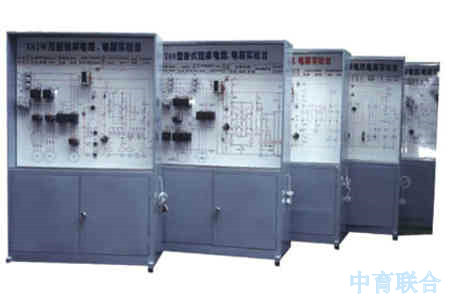

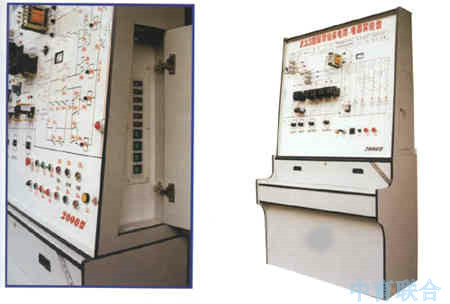

該機床實驗臺采用上下柜式結構。下柜用于安放電動機。上柜為電路主體部分,柜正面是機床的正規電路,各電路的元器件直接安裝在電路相應的符號上,使學生一目了然，使之有感性認識。柜右面設有電路實驗故障箱,故障設計比較隱蔽,但操作簡單。人為故意點由開關控制，每項種電路根據實際情況設置5～10個以上常規故障,所有故障都是模擬同類機床實際工作時故障,具有一定代表性,是目前電工培訓與考核鑒定的最佳設置。

產品說明：

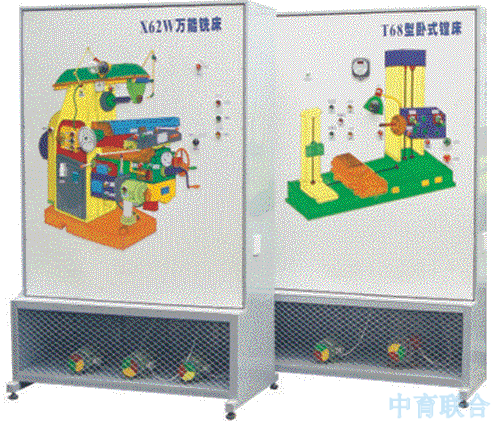

該實驗臺外形為落地單體式結構。實驗臺規格為：1200×500×1800mm。實驗臺采用雙面空間布局。正面機床電路圖，背面機床立體圖。下柜安放電動機。機架采用金屬鐵框制作，機架牢固、擺放平穩、外形美觀。根據機床電路實訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能設備。該套設備適用于各勞動技校、大中專、職校、培訓中心的電工、電拖專業教學實驗 實驗臺正面為機床正規電路圖布局，電路板采用進口PVC印刷制作，線路清晰明亮。在每種實驗臺電路中都安裝有漏電保護器，提高安全性。電器元件直接安裝在線路圖相應的符號上，使學生更加容易理解、分析電路結構和原理。實驗臺正面下部分內部設有故障開關，人為故障點控制。每種實驗臺電路根據實際情況設置8~15個不等常規單項故障。所有故障都是模擬同類機床實際工作時的故障, 具有一定代表性。比較隱蔽, 但操作簡單, 方便老師各教官培訓考核。實驗臺背面采用進口白色保麗板為面板，內部制作機床實物外形立體直觀圖，機床形態逼真。電器操作按照原機床實際加工位置安放，更能接近真實感。

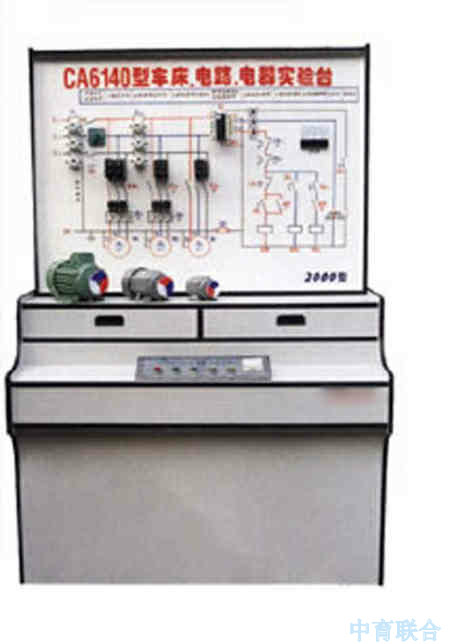

CA6140型車床故障實驗
本實驗臺設有電氣線路常見故障內容,供學生操作、分析問題、解決問題之用。本實驗臺單項故障有8項(不包含綜合故障).常見故障有主電機不能起動、進給電機不能起動、工作臺能向前后進給,不能向左向右進給、各個方向都不能進給,沖動失靈等。本實驗臺故障的設置,都是用開關操作。并都集中組裝在實驗臺下柜內。設置比較穩秘,操作簡單方便。在檢測中可以通過面板上開關連接處的測試點以及接觸器常開常閉觸點,來檢測。

CA6140型車床故障分析：
1、控制主軸運轉
2、控制切削液電機運轉
3、控制刀架快速移動電機運轉
4、控制主控制變壓器失電，任何電器不能起動
5、控制主控制輸出斷，一切動作不能起動
6、控制KM1線圈失電，M1、M3不能起動
7、控制KM2不能起動
8、控制KM3不能起動
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核8項 3、工作環境：溫度-10℃±40℃ 4、功率：1kw

　



　
                                                   X62W萬能銑床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有12項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。
X62W型萬能銑床故障分析:
1、主軸電機不能啟動。
2、工作臺進給電機和快慢速不能啟動。
3、冷卻泵電機不能啟動。
4、指示燈不亮。
5、變壓器失電、整機不能啟動。
6、變壓器輸出失電，整機不能啟動。
7、KM6不能啟動。
8、KM2不能啟動。
9、KM1不能啟動。
10、變速時沖動，上、下、左、右、前、后移動都不能啟動。
11、左后移動不能啟動。
12、快速進給不能啟動。
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核12項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

                                                M7120型平面磨床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有11項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點,以及接觸器的常開、常閉觸點來檢測。
故障分析：
1、控制液壓泵電機不能轉。
2、控制砂輪電機、冷卻泵電機不能轉。
3、控制主變壓器失電，一切動作不能起動。
4、砂輪升降電機不轉。
5、控制公共接地端斷，其它動作也不能起動
6、控制主控電源失電，任何動作不能起動。
7、KM1能啟動但不能自鎖。
8、KM2不能啟動。
9、KM3不能啟動。
10、KM4不能啟動。
11、KM5、KM6不能啟動。
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核11項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw
　

                                              Z3050型搖臂鉆床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有12項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。
本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開柜門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。
故障分析：
1、控制冷卻泵電機不轉。
2、控制主軸電機不運轉。
3、控制搖臂電機（正反）不運轉。
4、控制液壓泵電機不轉。
5、控制變壓器失電，按任意開關無反應。
6、故障點控制主控電路失電，任何動作不能起動。
7、KM1不能啟動。
8、KM1能啟動，其它都不能啟動。
9、緩吸時間繼電器線圈失電緩吸斷開，緩吸閉合不能啟動。
10、KM2、KM3、KM4都不能啟動。
11、KM5不能啟動。
12、YA不能啟動。
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核12項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

                                          M1432A型萬能外圓磨床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有18項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點,以及接觸器的常開、常閉觸點來檢測。
故障分析：
1、故障點G1　控制M1電機不能轉。
2、故障點G2　控制M1和M2電機不能轉。
3、故障點G3　控制M2不能起動。
4、故障點G4、控制M4電機不轉。
5、故障點G5　控制M3電機的起動。
6、故障點G6　控制M5電機不能起動。
7、故障點G7、控制HL和HL指示燈。
8、故障點G8　控制整個110V控制電路不能起動。
9、故障點G9　控制EL照明燈
10、故障點G10　控制KM1X繼電器的通與斷
11、故障點G11　控制KM2、KM3、KM4、YA、KM6繼電器不能起動
12、故障點G12　控制KM2不能動作
13、故障點G13　控制著KM3不能動作
14、故障點G14　控制著KM4繼電器的通與斷
15、故障點G15　控制著YA電磁鐵的動作
16、故障點G16　它控制KM6繼電器的動作
17、故障點G17　它控制KM5繼電器的動作
18、故障點G18　它控制KM6繼電器的動作
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核18項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

　



                                             15/3噸橋式起重機故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有23項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。
故障分析：
1、故障點G1：此開關設置為控制兩條火線W1、V1，故障點為紅色和黑色。關掉G1所有控制部分電源失電，控制失靈，電機不轉。在實際應用中可判斷為停電或總開關QF損壞。檢測故障時，用萬用表電壓檔(500V)檢測紅、黑故障點。此時若有電壓，電壓為380V，說明無故障。若無電壓說明有故障（在此設置了故障）。
2、故障點G2：可控制M5電機起停和Y5、Y6電磁鐵吸合，在實際應用中，可判斷電流過大，KL保護起作用，KM2、KM3、KM4觸點接觸不良等。檢測時，可用萬用表檢測G2故障點的紅黑兩點，若電壓有指示（380V），說明無故障；若無指示，說明在此設置了故障，此時只須打開G2開關既可恢復正常。
3、故障點G3：控制M3、M4電機線路起停。檢測方法與G2相似。
4、故障點G4：控制M2電機起停，檢測與G2相似。
5、故障點G5：控制M1電機起停，檢測同G2。
6、故障點G6：控制電磁鐵YB2，若電磁鐵YB2不動作，此時，可用萬用表500V檔檢測，測時，把萬用表的兩條測桿中的一條插入G6孔內，若萬用表電壓無指示，說明在此設置了故障，此時，只需打開故障門，打開故障開關G6既可，恢復正常。
7、故障開關工G7：控制電磁鐵YB3，關于操作跟G6相同，
8、故障點G8：G8的開與關直接控制著M1、M2、M3、M4的起動與停止，若關掉G8故障開關，M1~M4將不能起動，若恢復正常，必須打開G8開關，再將QM1、QM2、QM3回到零位，再按起動按鈕ZY1既可，檢測的方法跟G6相同。
9、故障點G9：控制電磁鐵YB5、YB6，關于操作跟G6
10、故障點G10：關掉G10開關，它控制KA線圈的通與斷，M5電機將無法起動，此時可檢測G10（紅點）與公共點是否有電壓，若無則說明此處設置了故障。要恢復正常，把SA主令開關回零位，再打開G10開關既可。
11、故障點G11：它控制著整個M5電機的控制電路的回路。檢測方法跟G10相同，若設置了故障要恢復正常，只須把SA主令開關回零位，再打開G11開關既可。
12、故障點G12：它控制著KA線圈的通與斷。
13、故障點G13：它控制著KM3繼電器的通與斷
14、故障點G14：它控制著KM2繼電器的通與斷
15、故障點G15：它控制著KM4、KM9、KM10、KM5、KM6、KM7、KM8的繼電器電路的開與關。
16、故障點G16：它控制著KM4繼電器的通與斷
17、故障點G17：它控制著KM9繼電器的通與斷
18、故障點G18：它控制著KM10繼電器的通與斷
19、故障點G19：它控制著KM5、KM6、KM7、KM8繼電器的通與斷
20、故障點G20：它控制著KM5繼電器的通與斷
21、故障點G21：它控制著KM6繼電器的通與斷
22、故障點G22：它控制著KM7繼電器的通與斷
23、故障點G23：它控制著KM8繼電器的通與斷
故障應由老師設置，由學生來排除，讓學生通過排除故障增加實際應用知識。老師應由淺而深入設置組合故障，讓學生排除，使學生了解更全面的電工維修知識。
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核23項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

　

　

                                           T68型臥式鏜床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有12項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。
故障簡單分析：
1、故障點G1：控制主軸電機不能運轉。
2、故障點G2：快進電機不能正反轉。
3、故障點G3：控制主變壓器失電，一切動作不能起動。
4、故障點G4：控制主控110V電源失電，除照明、指示電源正常外，其它動作都不能起動。
5、故障點G5：控制KM1接觸器不能動作。
6、故障點G6：控制KM2接觸器不能動作。
7、故障點G7：控制KM3接觸器不能動作。
8、故障點G8：控制KM4接觸器不能動作。
9、故障點G9：控制KM5接觸器不能動作。
10、故障點G10：控制KT時間繼電器不能動作。
11、故障點G11：控制KM6接觸器不能動作。
12、故障點G12：控制KM7接觸器不能動作。
故障應由老師們設置，由學生來排除，讓學生通過排除故障增加實際應用知識。老師應由淺而深入設置組合故障，讓學生排除，使學生了解更全面的電工維修知識。
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核12項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

　

　

                                                M7475B型磨床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有12項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。
本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。
故障分析：
1、故障點G1：控制M1電機的起動和停止
2、故障點G2：控制M2電機運轉
3、故障點G3：控制M3電機運轉
4、故障點G4：控制M4電機運轉
5、故障點G5：控制M5電機的運行
6、故障點G6：控制主控變壓器失電，整個控制電路不能起動
7、故障點G7：控制整個110V控制電路
8、故障點G8：控制KA1不能吸合
9、故障點G9：控制KT繼電器吸與合，使Y－Δ電機起動與否
10、故障點G10：控制KM2繼電器不能起動。
11、故障點G11：控制KM1不能起動。
12、故障點G12：它控制KM3的通與斷。
13、故障點G13：它控制著KM4繼電器的通與斷
14、故障點G14：它控制著KM5繼電器的通與斷
15、故障點G15：它控制著KM6繼電器的通與斷
16、故障點G16：它控制著KM7繼電器的通與斷
17、故障點G17：它控制著KM8繼電器的通與斷
18、故障點G18：它控制著KM9繼電器的通與斷
19、故障點G19：它控制著KA2繼電器的通與斷
20、故障點G20：它控制著HL1指示燈
21、故障點G25：它控制著EL照明燈
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核10項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

　



                                            M7130型平面磨床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有10項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。
本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。
M7130型磨床故障分析
1、故障點G1：控制M1電機的運轉。
2、故障點G2：控制冷卻泵電機的運轉。
3、故障點G3：切斷控制電源。
4、故障點G4：控制液壓泵電機的運轉。
5、故障點G5：控制照明燈。
6、故障點G6：控制110V輸出電源失電，任何繼電器都不能起動。
7、故障點G7：控制KA線圈電源的通與斷。
8、故障點G8：控制KM1接觸器線圈電源的通與斷。
9、故障點G9：控制KM2接觸器電路電源的通與斷。
10、故障點G10：控制M2接觸器電路電源的通與斷。
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核10項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

　



                          Z3040型搖臂鉆床故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有16項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。
本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。　
Z3040型搖臂鉆床故障分析
1、故障點G1：控制液壓泵電機的運轉。
2、故障點G2：控制主電機的運轉。
3、故障點G3：控制M3電機的運轉。
4、故障點G4：控制M3電機的反轉。
5、故障點G5：控制M4電機的運轉。
6、故障點G6：控制電源指示燈和液壓泵指示燈的亮與暗。
7、故障點G7：控制110V輸出電源失電，任何繼電器都不能起動。
8、故障點G8：控制整個電路電源。
9、故障點G9：控制KM1接觸器線圈電壓的通與斷。
10、故障點G10：控制M4電機的通與斷。
11、故障點G11：控制KM5接觸器線圈電壓的通與斷。
12、故障點G12：控制KM2接觸器線圈電壓的通與斷。
13、故障點G13：控制KM3接觸器線圈電壓的通與斷。
14、故障點G14：控制KA線圈的通與斷。
15、故障點G15：控制KM6線圈的通與斷。
16、故障點G16：控制KM線圈通與斷。
主要技術參數：
1、輸入電源：AC380V±%（三相四線）50HZ 2、故障考核16項 3、工作環境：溫度-10℃±40℃ 4、功率：1.5kw

　

　

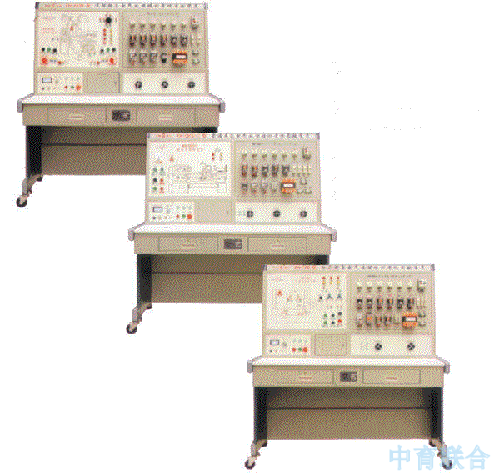

                                       機床、電路、電器仿真綜合模擬實驗臺(二代)

該機床實驗臺采用上下柜式結構。下柜用于安放電動機。上柜為電路主體部分,柜正面是機床的正規電路,各電路的元器件直接安裝在電路相應的符號上,使學生一目了然,使之有感性認識。柜右面設有電路實驗故障箱，故障設計比較隱蔽,但操作簡單。人為故意點由開關控制，每項種電路根據實際情況設置5～10個以上常規故障,所有故障都是模擬同類機床實際工作時故障,具有一定代表性,是目前電工培訓與考核鑒定的最佳設置。
