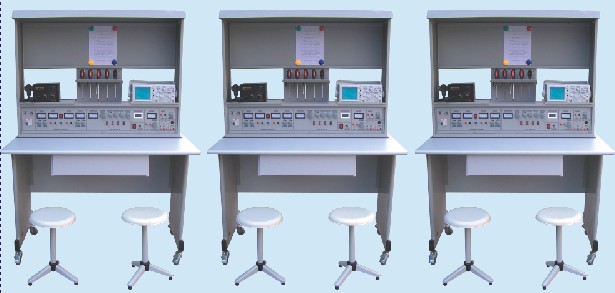

ZYAZ-01A電子技能及生產工藝流水線創新實訓臺(配實訓器材)
ZYAZ-01A
電子技能及生產工藝流水線創新實訓臺
一、概述
該實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝接、焊接、調試、故障排除。掌握SMT（表面貼裝技術）、波峰焊及線路板的設計制作技能。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程訓練目的。本裝置是技工學校、職業院校、職教中心電子類、電子電器類、電子信息類專業電子技能及電子生產工藝實訓理想設備。
二、特點
（一）通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。
（二）綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。
（三）功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。
（四）創新性：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。
（五）配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。
三、技術性能
（一）輸入電源：單相三線
220V±10%
50Hz
（二）輸出電源：
1. 直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；
2.低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；
3.函數發生器：輸出正弦波、三角波、方波、頻率范圍5Hz-550KHz；頻率有表指示。
4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
（三）工作環境：溫度-10℃～+40℃
（四）裝置容量：＜500VA
（五）外形尺寸：1200mm×750mm×2000mm
四、實訓臺的構成
實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。
（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。
（二）控制柜：提供交直流電源、信號源、安全插座等。
（三）電源總控臺：最多能同時控制40臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備1臺；
（四）工具套件：MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 +
字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。
（五）實訓線路板（套件）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。
|
序號 |
名稱 |
實訓目的 |
|
01 |
三端穩壓電源 |
掌握三端穩壓模塊的接線方法及應用； |
|
02 |
串聯型直流穩壓電源 |
掌握串聯型直流穩壓器的調試方法； |
|
03 |
低頻信號電壓放大器 |
掌握放大器的工作原理、裝配焊接工藝、調試方法； |
|
04 |
具有負反饋信號放大器電路 |
掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法； |
|
05 |
文氏橋振蕩器的焊接與制作 |
掌握運放741工作特點及文氏振蕩器的工作原理； |
|
06 |
電池電壓監視電路 |
熟悉應用廣泛的電壓監視器的工作原理及制作方法； |
|
07 |
電子催眠器 |
掌握單結管的工作原理及應用； |
|
08 |
模擬"知了"電子電路 |
掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
|
09 |
實用聲控、光控節電照明
燈電路
|
掌握555時基集成電路、可控硅、聲、光元器件的綜合實際應用及焊接、調試技能和綜合訓練； |
|
10 |
語音報警喇叭 |
掌握門鎖防盜報警器電路的工作原理； |
|
11 |
邏輯測試器
|
了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理 |
|
12 |
正負脈沖信號 |
掌握正負脈沖的工作原理及集成的功能特性； |
|
13 |
智力競賽搶答器 |
了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法；
|
|
14 |
水位報警器
|
熟悉數字集成與非門電路的應用，掌握電路的工作原理； |
|
15 |
迷你閃光彩燈 |
熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝； |
|
16 |
光控音樂門鈴 |
了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理；
|
|
17 |
實用模擬自然風控制器
|
掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法 |
|
18 |
臺燈調光器
|
了解晶閘管和單結晶閘管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理； |
|
19 |
實用CMOS觸摸鎖鑰
|
了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理；
|
|
20 |
自動充電器
|
掌握變壓器、繼電器在電路中的運用，及該電路的工作原理； |
|
21 |
分立AM收音機 |
六管超外差便攜式，掌握收音機的工作原理及調試方法； |
|
22 |
集成FM收音機 |
SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
|
23 |
數字萬用表
|
三位半顯示，可測電壓、電流、電阻、晶體管 |
|
24 |
機器貓 |
機、電、聲、光、磁結合，可以通過聲、光、磁三種方式讓機器貓動起來，通過制作完成EDA實踐的全程訓練過程。 |
五、實訓項目
（一）電子線路基本認識實訓
1.常用電子元器件的分類與封裝識別
2.常用電子元器件的質量測量工藝
3.產品裝配圖、方框圖、電路原理圖等知識
（二）電子元器件檢測實訓
1.電阻電容的識別與檢測
2.二極管的識別與檢測（管腳、材料、特性）
3.晶體管的識別與檢測（管腳、材料、特性）
4.場效應管的識別與檢測（管腳、材料、特性）
5.集成運算放大器的識別與檢測（管腳、性能指標）
6.中小規模數字集成電路（管腳、性能指標）
7.開關、繼電器、電聲器件的識別與檢測
（三）電子產品線路板焊接工藝實訓
1.焊接工具使用
2.焊接材料的種類與選用
3.手工焊接步驟
4.焊接質量分析
5.工業生產中的焊接技術介紹
（四）表面貼片技術（SMT）實訓
1.SMT元器件分類與認識
2.SMT印制線路板設計與制作（另購設備）
3.SMT工藝流程
4.SMT組裝系統介紹
（五）產品裝配、焊接、調試、檢測實訓：
是上述四（五）的1至24項
六、售價
（一）實訓臺（包括配置）13000元/臺（2座）
（二）電源總控臺：4000元/臺（每室1臺）
（三）用戶另外選配儀器（儀器名稱及數量用戶根據教學要求而定，市場價）。
1.SMD-2000A表面貼片焊接機
2. ZY2518-A線路板制作機（需與電腦配套使用，集機電、軟件、硬件相結合的高新科技產品）
3.手動貼片機
4.微機臺鉆
5.鍍錫機
6.手動絲網印刷機
7.真空吸筆
8.氣泵

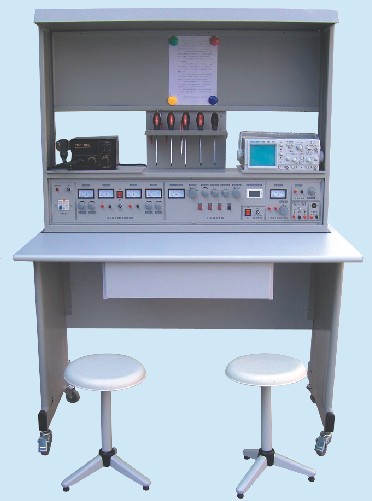

ZYAZ-01B 電子技能及生產工藝流水線創新實訓臺(不配實訓器材)
一、概述
該實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。為各類院校提供電子技能訓練及生產工藝流程訓練、電子競賽課題制作提供理想的平臺。
二、特點
（一）通用性強：即可通過實訓臺的編制組成多種產品生產流水線，配置器材后完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓平臺使用。
（二）綜合性強：可作為電子、電工、機械等專業課程手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓平臺。
（三）功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。
三、技術性能
（一）輸入電源：單相三線
220V±10%
50Hz
（二）輸出電源：
1. 直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；
2.低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；
3.函數發生器：輸出正弦波、三角波、方波、頻率范圍5Hz-550KHz；
4.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
5.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
（三）工作環境：溫度-10℃～+40℃
（四）裝置容量：＜500VA
（五）外形尺寸：1200mm×750mm×2000mm
四、實訓臺的構成
實訓臺由實訓桌、控制柜、功能屏、工具包等組成。
（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。
（二）控制柜：提供交直流電源、信號源、安全插座等。
（三）電源總控臺：最多能同時控制40臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備1臺；
（四）工具套件：MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 +
字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、焊錫絲、松香若干。
五、售價
（一）實訓臺（包括配置）6400元/臺（1座）
（二）電源總控臺：4000元/臺（每室1臺) |
