| 模擬、數字電子電路實驗室成套設備詳細說明 |
| 實驗臺結構：
（電工、模電、數電實驗室設備的實驗臺及操作桌結構相同） |

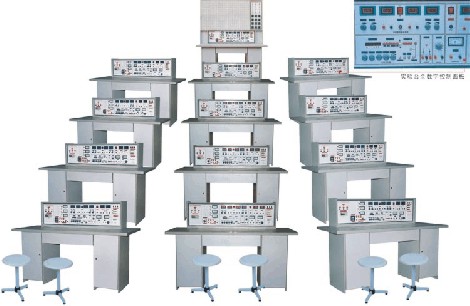

一、實驗設備構成與配備：
（以二十四座為例）
（一）示教控制臺：
由示教實驗操作桌、電學實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺之上，用于講解、演示。
（二）學生實驗操作部分：
實驗操作桌12臺，一桌二座，操作桌面中央設置通用電路插板（尺寸：35×90CM），根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體彩壓卡式結構、維修拆裝更換方便。每臺操作桌配有一塊膠皮板，保護通用電路插板桌面（如需要在桌上放置電動機、焊接等）。實驗操作桌雙面飾面板制成，結構堅固、美觀大方、不退色、不變型，中間設有抽屜，存放工具，實驗桌左右兩邊各有一個元件儲存柜，用于放置實驗元器件及儲存板。 規格：160×70×80cm。
（三）電學實驗臺：
共13臺,每張學生實驗操作桌、示教桌上各配置1臺。
（四）器材配備：
39只指針式1.5級直流電流表、13只MF500萬用表，13只數字萬用表、13臺180W三相電動機,26只時間繼電器,26只熱繼電器,78只交流接觸器,25套電烙鐵及熔鐵架,13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒（元件已裝在單元盒內），91只集成座，39只電流測試插座等，25張凳子。
（五）用戶自備或代配： 示波器、功率表，滑線變阻器。
二、實驗臺構成與性能：
1.電源及參數
1.1輸入電源：
三相四線電源，輸入時指示燈亮。
1.2電源輸出：
有保險絲和漏電保護開關二級保護功能。
A組：
單、三相可調交流電源，
提供三相0～430V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器)，配有三只指針式交流電壓表，指示調壓器 輸出電壓。
B組：
低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，流表指示。
C組：
低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：
雙路穩流穩壓電源，二路輸出電壓均為0～0.3V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10-2，負載穩定<10-2，紋波電壓<5mV。
E組： 單相交流市電輸出，供用戶自備設備使用。
2．函數信號發生器：
2.1波形：
弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。.
2.2頻率范圍：
由0.1Hz到2MHz，分七個頻率檔級。
2.3正弦波失真度： 10-30Hz<3%
30Hz-100KHz≤1%
2.4方波響應：
前沿/后沿≤100nS(開路)
2.5最大輸出幅度(開路)： f<1MHz
幅度≤20Vp-p 1M<f≤2MHz 幅度≤16Vp-p
2.6直流偏置(開路)： ±10V
2.7輸出阻抗Z： Z0=50Ω±5Ω
2.8占空比：
脈沖與鋸齒波上升、下降沿可連續變化,范圍10%～90%。
2.9壓控振蕩(VCF)：
外加直流電壓0～±5V變化時，對應的頻率變化大于100:1。
2.10輸出衰減： 20dB 40dB 60dB。
3．頻率計數器：
3.1測頻范圍：
1Hz～100MH。
3.2閘門時間：
0.01S 、0.1S、1S、10S。
3.3輸入阻抗(AC耦合)：
電阻分量約500KΩ，并聯電容約100P。
4．單次脈沖： 每次可輸出一對正負脈沖。
5．音頻功率放大器：
輸入音頻電壓不低于10mV,輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6．七段譯碼器：
3組七段譯碼器及時對應譯碼顯示數碼管。
7．外測交直流二用電流表：
精度0.5級，三位半數字式顯示，測量范圍：0～1000mA。
8．外測交直流二用電壓表：
精度0.5級，三位半數字式顯示，測量范圍：0～99.9V。
 |
| 三、實驗項目：
|
| （二）模擬電子部分：
|
1、二極管的正、反相特性
2、晶體三極管的輸入、輸出特性
3、晶體管共射極單管放大器
4、兩級阻容耦合放大電路
5、氏同反饋對放大器性能的影響
6、場效應管放大器
7、差動放大電路
8、運算放大器指標測試
9、集成運算放大器的基本應用（多種模擬運算電路）
10、集成運算放大器非線性應用（多種波形發生器） |
11、變壓器耦合推挽功率放大器
12、OTL功率放大器
13、集成功率放大器
14、單相橋式整流電路
15、串聯型晶體管直流穩壓電源（設計性實驗）
16、集成直流穩壓電源
17、單結晶體管特性
18、單結晶體管觸發電路
19、晶閘管簡單測試
20、晶閘管可控整流電路 |
| 利用上述20項實驗元器件還可完成下面實驗項目: |
1、電壓負反饋偏置電路
2、分壓式電流負反饋偏置
3、用二極管穩定工作點
4、共基極放大電路
5、共集電極放大電路
6、共源極基本放大電路
7、場效應管共漏極電路
8、場效應管共柵極電路
9、單管阻容放大電路
10、變壓器耦合放大電路
11、甲類功率放大電路
12、串聯電流負反饋電路
13、串聯電壓負反饋電路
14、并聯電壓負反饋電路
15、并聯電流負反饋電路
16、共基共射極放大電路
17、自舉射極輸出電路
18、NPN-PNP直接耦合放大電路
19、用負反饋消除自激振蕩
20、晶體管開關作用
21、變壓器反饋工振蕩電路
22、電容三點式振蕩電路
23、電感三點式振蕩電路
24、差動放大電路的基本形式
25、長尾式差動放大電路
26、雙電源長尾式差動放大電路
27、運放用作交流比例放大
28、反相輸入保護措施
29、同相輸入保護措施
30、電源極性錯接的保護
31、RC高通電路
32、利用三極管來保護器件
33、差動輸入運算電路
34、快速積分電路
35、模擬一階微分方程電路 |
36、模擬二階微分方程電路
37、基本對數運算電路
38、實用微分電路
39、反對數放大基本電路
40、簡單的過零比較電路
41、利用二極管作為上限檢測幅度選擇電路
42、下限幅度選擇電路
43、RC無源網中的低通濾波電路
44、同相輸入一階低通濾波電路
45、反相輸入一階低通濾波電路
46、簡單的二階RC濾波電路
47、典型二階RC有源低通濾波電路
48、典型二階高通有源濾波電路
49、基本帶通濾波電路
50、典型帶通濾波電路
51、矩形波振蕩電路
52、幅頻可調的矩形波發生器
53、幅頻可調的鋸齒波發生器
54、單相半波整流電路
55、單相全波整流電路
56、電容濾波電路
57、電容濾波帶電阻負載
58、RC濾波電路
59、基本LC濾波電路
60、二倍壓整流電路
61、三倍壓整流電路
62、基本穩壓電路
63、基本調整管穩壓電路
64、具有放大環節的穩壓電路
65、單相半波可控硅整流
66、電子調壓電路
67、電子催眠器--趣味性實驗一
68、電子門鈴電路--趣味性實驗二
69、電子報警電路--趣味性實驗三 |
| （三）數字電子部分：
|
1、TTL集成邏輯門的參數測試
2、CMOS邏輯門的參數測試
3、TTL集成電極開路門與三態輸出門的應用
4、與、非、或、與非門電路實驗
5、半加器電路實驗
6、全加器電路實驗
7、RS觸發器實驗
8、D觸發器實驗
9、JK觸發器實驗
10、T觸發器實驗
11、JK型觸發器轉換成D觸發器
12、D型觸發器轉換成JK觸發器
13、計數器實驗
14、MSI移位寄存器及其應用
15、譯碼器及其變換方式 |
16、MSI數據選擇器及邏輯設計
17、微分型單穩態電路
18、環形多諧振蕩器
19、利用門電路構成編碼器、分配器、選擇器
20、組合電路的設計之一--編碼轉換
21、組合電路的設計之二--顯示電路
22、同步時序電路的設計
23、計算機時序電路的設計
24、集成定時器測試及應用
25、CMOS集成A/D、 D/A轉換電路實驗
26、二極管非門、或非門電路
27、三極管非門、與非門、或非門電路
28、異步十進制減法計數器
29、異步十進制加法計數器
30、綜合能力培訓實驗--電子秒表
|
