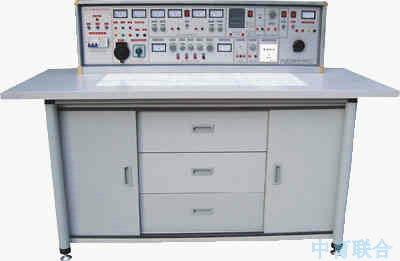

通用智能型電工、電子、電拖實驗與技能實訓考核臺
| |
|
|
| 產品名稱: |
通用智能型電工、電子、電拖實驗與技能實訓考核臺 [2016-9-4 9:01:42] |
| 產品編號: |
09 |
| 產品型號: |
SXK-745G |
| 產品規格: |
|
| 產品價格: |
參考價220000（24座） |
| 詳細說明: |
● 本系列產品特點：
本系列產品是電工、電子、電拖實驗與電工、電子、電拖實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。實驗項目包括電工學、電工 原理、電子技術、電力拖動、電氣控制、繼電控制等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路、電氣控制等電路實驗。采用德國職業教育先進的實驗方法；利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。
電子技能實訓科目改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。
電工、電拖技能實訓科目通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目系統訓練？梢赃_到勞動及社會保障職業技能鑒定中級以上水平。本系列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的理想產品。
● 實驗室設備的實驗臺及操作桌結構：
| 1、實驗臺外殼尺寸：123×35×20cm |
26、電表：E單元交流電壓輸出指示 |
| 2、三相保險座 |
27、接線座4只：E單元交流、直流輸出口 |
| 3、三相電源輸入指標 |
28、旋鈕：E單元0～240V電壓調節 |
| 4、總開關：實驗臺電源總開關，帶漏電、過載保護 |
29、插座：G單元220V輸出插座 |
| 5、試驗按鈕：試驗漏電開關漏電功能 |
30、旋鈕：音頻功率放大器音量調節 |
| 6、電源輸入指示1只 |
31、接線座2只：音頻信號輸入 |
| 7、電源輸出指示3只(紅、綠、黃三色) |
32、按鈕：單次脈使能開關 |
| 8、交流電壓表：指示輸出線電壓 |
33、接線座3只：單次脈沖輸出口 |
9、電壓轉換開關：與電壓表配合使用，監示
輸出線電壓的大小與對稱情況 |
34、電表：函數發生器正弦波輸出電壓指示 |
| 10、接線座5只：A單元三相四線及地線輸出 |
35、旋鈕：正弦波輸出三級衰減幅度粗調 |
| 11、電流表W相電流輸出指示 |
36、旋鈕：正弦波輸出口 |
| 12、四插座：A單元三相四線電源輸出 |
37、接線座：正弦波輸出口 |
| 13、接線座2只：B單元交流低壓電源輸出 |
38、旋鈕：矩形波輸出幅度調節 |
| 14、電表(2A)：B單元交流電流指示 |
39、接線座：三角波輸出口 |
| 15、旋鈕：B單元3-24V交流低壓選擇輸出 |
40、旋鈕：函數信號發生器頻率細調 |
| 16、開關：C單元雙路直流穩壓電源開關 |
41、接線座：矩形波輸出口 |
| 17、旋鈕：C單元雙路Ⅰ路穩流調節 |
42、旋鈕：函數信號發生器五級頻率粗調 |
| 18、旋鈕：C單元雙路Ⅱ路穩流調節 |
43、電表：函數發生器輸出頻率指示 |
| 19、接線座2只：C單元Ⅰ路直流穩壓輸出 |
44、實驗桌面尺寸：160×70cm |
| 20、保險座：C單元雙路穩壓電源保險 |
45、智能型多功能交流電路測量電表：能同時測量工 作電路中電流I、電壓U、功率Kw、電能Kwh、工作
時間T，八位液晶顯示 |
| 21、電表4只：雙路穩壓電源電壓、電流指示 |
46、儲存板：放置元件盒 |
| 22、接線座：D單元直流5V穩壓輸出 |
47、左儲存柜：放置儲存板（帶門鎖） |
| 23、電表：D單元電流0.5V輸出指示 |
48、抽屜：放置常用工具 |
| 24、開關1：控制各低壓交流電、信號源 |
49、右儲存柜：放置儲存板（帶門鎖） |
| 25、開關2：控制E單元交直流調壓電源 |
50、通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 |
● 實驗臺主要技術指標：
一、輸入工作電源：三相四線
二、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出最大電流為2A，具有預設式限流保護功能。電壓穩定度：<10-2負載穩定度：<10-2紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
三、單次脈沖源：每次可輸出一對正負脈沖
四、函數信號發生器（正弦波、三角波、矩形波）
1、頻率范圍：5HZ-550KHZ分五個頻段
2、頻率指示：由HZ表直接讀出
3、電壓輸出范圍：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
五、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
六、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh，工作時間T。八位液晶顯示。
七、漏電保護：漏電動作電流 30mA。
八、絕緣電阻：>5MΩ。
● 結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。繼電部分訓練元器件已裝在特制的元件盒上，實訓時插在九孔電路板上即可連線實驗，方便，靈活。電子技能實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。
（二）、示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用九孔電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。
（三）、實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。
（四）、器材配備：
人體復蘇模型1個，滅火器1只，手電鉆3把，臺鉆1臺，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，指針萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關，圓插座，平燈頭各26只，20W日光燈13套，交直流電表208只，，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，行程開關52只，三相雙投閘刀13把，倒順開關13把，大功率電阻39只，整流二極管13只，信號燈13只，變壓器繞線制作桌1張，雙門立柜2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特制線路板及相應元器件），13套電工、電子實驗所需的：電阻，電位器，電容，變壓器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，特制通用集成座等，學生凳25張。
●實驗與實驗項目
電工部分實驗項目：
| 1、電工測量儀表的使用 |
9、迭加原理與互易定理的驗證 |
17、交流電路參數的測量 |
25、二端口網絡研究 |
| 2、常用元件的識別與檢測 |
10、戴維南定理與諾頓定理的驗征 |
18、正弦交流電路中RLC元件的特性 |
26、單相變壓器實驗 |
| 3、線性元件與非線性元件的伏安特性 |
11、電壓源與電流源的等效變換 |
19、RL及RC串聯電路實驗 |
27、互感電路實驗 |
| 4、電源的外特性 |
12、受控源特性的研究 |
2O、RLC串聯諧振電路 |
28、三相異步電動機的使用與起動 |
| 5、電位值、電壓值的測定 |
13、一階電路實驗 |
21、日光燈電路的連接及功率因數改善 |
29、三相電動機繼電接觸控制的基本電路 |
| 6、電流表和電壓表的擴程 |
14、二階電路的過渡過程 |
22、三相負載的星、三角接法 |
30、三相電動機Y一△起動控制實驗 |
| 7、基爾霍夫定律的驗證 |
15、研究LC元件在直流和交流電路中的特性 |
23、三相電路及功率的測量 |
31、三相電動機的順序控制實驗 |
| 8、驗征楞次定律 |
16、負載獲得最大功率的條件 |
24、R-C選頻網絡的研究 |
32、三相電動機能耗制動控制實驗 |
利用上述32項實驗的元器件也可完成下面電路實驗
| 33、最簡單的電路 |
34、電路中各點電位與參考點的選擇 |
35、電阻的串聯 |
36、電阻的并聯 |
37、電阻的混聯 |
| 38、電阻分壓器電路 |
39、全電路歐姆定律 |
40、電橋的應用與平衡條件 |
41、節點電壓法 |
42、回路電壓法 |
| 43、支路電流法 |
44、RCL并聯電路 |
45、串聯電路 |
46、變壓器結構及工作原理 |
47、基爾霍夫第一定律 |
| 48、基爾霍夫第二定律 |
49、日光燈電路原理 |
50、擴大電壓表量程 |
51、擴大電流表量程 |
52、RC電路的過度過程 |
| 53、RL過渡過程 |
54、電容的串聯電路 |
55、電容的并聯電路 |
56、電容器的充放電 |
57、電容器在交直流中的作用 |
| 58、條形磁鐵在線圈中的運動 |
59、電容的混聯 |
60、純電阻、電感、電容電路 |
61、磁耦合線圈的順串 |
62、磁耦合線圈的反串 |
| 63、歐姆表的工作原理 |
64、雙聯開關二地控制 |
65、用示波器觀察磁滯回線 |
66、磁路歐姆定律 |
67、兩線圈的互感及同名端 |
| 68、互感耦合 |
69、提高功率因數的方法 |
70、單相電路功率的測量 |
71、收錄機電源電路 |
72、濾波電路 |
| 73、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值 |
74、三相異步電機閘刀控制正轉實驗 |
75、具有過載保護的控制線路 |
76、按鈕控制的正反轉控制線路 |
77、接觸器控制星一三角降壓起動控制線路 |
電子部分實驗項目：
| 1·晶體二極管的特性及檢測 |
12·單相橋式整流濾波 |
23·集成運放微分電路 |
34·CMOS門電路的測試 |
| 2·晶體三極管輸入輸出特性 |
13·單結晶體管特性 |
24·集成運放文氏正弦波振蕩器 |
35·基本RS觸發器 |
| 3·低頻小信號電壓放大器 |
14·單結晶體管觸發電路 |
25·電容三點式振蕩器 |
36·JK觸發器 |
| 4·直接耦合兩級放大器 |
15·晶閘管簡單測試及可控整流電路 |
26·電感三點式振蕩器 |
37·D觸發器 |
| 5·RC耦合兩級放大器 |
16·場效應管測試 |
27·集成穩壓電路 |
38·555時基電路的應用（方波發生器） |
| 6·負反饋對放大器性能的影響 |
17·串聯型穩壓電壓 |
28·無穩態電路（多諧振蕩器） |
39·二一十進制計數器 |
| 7·變壓器耦合推挽功率放大器 |
18·差動放大電路的研究 |
29·施密特觸發器 |
40·二一十進制8421譯碼器 |
| 8·互補對稱推挽功率放大器(OTL) |
19·集成運放參數的測試 |
30·集成與門邏輯功能測試 |
41·加法器 |
| 9·單相半波整流 |
20·集成運放減法電路 |
31·集成非門電路邏輯功能測試 |
42·減法器 |
| 10·單相全波整流 |
21·集成運放加法電路 |
32·集成或門電路邏輯功能測試 |
43·用集成與非門構成單穩態觸發器 |
| 11·單相橋式整流 |
22·集成運放積分電路 |
33·集成與非門邏揖功能測試 |
44·組合邏輯電路 |
利用上述44項實驗元器件也可完成面實驗
| 45·P-N結單向導電特性 |
78·用負反饋消除自激振蕩 |
l11·運算放大器的基本接法 |
144·差動放大基本電路 |
177·基本帶通濾波電路 |
210·硅穩壓管穩壓電路 |
| 46·三權管ICBO的測量電路 |
79·電池監視電路 |
112·電流差動式運放用作交流比例放大 |
145·運算放大器的差動輸 |
178·典型帶通濾波電路 |
211·單相半波可控整流 |
| 47·三極管ICEO的測量電路 |
80·場效應管、三極管組成放大電路 |
113·Vos的簡易測量方法 |
146·反相輸入求和運算 |
179·用雙T網絡組成的帶阻濾波 |
212·單相橋式半控整流 |
| 48·三極管電流放大 |
81·PNP-NPN直接耦合放大電路 |
114·Aos的簡易測量方法 |
147·同相輸入求和運算 |
180·輸出限幅的反相器 |
213·充電用硅整流器原理 |
| 49·三極管的VA特性 |
82·共基共射放大電路 |
115·Aod的簡易測量方法 |
148·雙端輸入求和運算 |
181·實用差值運算放大器 |
214·感性負載對晶閘管的影響 |
| 50·帶負載的單級小信號電壓放大 |
83·晶體管開關作用 |
116·共模抑制比Cmrr的簡易測試 |
149·基本積分電路 |
182·矩形波振蕩電路 |
215·晶閘管觸發導通試驗 |
| 51·電壓負反饋偏置電路 |
84·液位光電控制 |
117·最大共模輸入電UIcm的簡易測試 |
150·EG考濾泄漏阻對的積分運算電路 |
183·阻容移相觸發電路 |
216·反電動勢負載晶閘管電路 |
| 52·分壓式電流負反饋偏置電路 |
85·簡單的溫控電路 |
118·Yopp的簡易測試 |
151·提高積分時間常數的措施 |
184·電熱褥調溫裝置 |
217·簡易電子調壓電路 |
| 53·用熱敏電阻穩定工作點 |
86·模擬光控簡易路燈自 動開關電路 |
119·SR的測量方法 |
152·快速積分電路 |
185·寬度可調的矩形波發生器 |
218·測試單結管分壓比n |
| 54·用二極管穩定工作點 |
87·RC移相振蕩器 |
120·基本同相放大接法 |
153·模擬一階微分方程電路 |
186·簡單的鋸齒波發生器 |
219·單結管振蕩電路 |
| 55·分析Ce對低頻特性的影響 |
88·雙T選頻網絡 |
121·運放構成的LC振蕩器 |
154·模擬二階微分方程電路 |
187·幅頻可調的鋸齒波發生器 |
220·單結管觸發應用電路 |
| 56·共基極放大實驗電路 |
89·雙T選頻網絡組成的振 蕩器 |
122·電熱杯調溫電路 |
155·基本微分電路 |
188·單相橋式整流常用畫法電路 |
221·二極管"與"門電路 |
| 57·共集電極放大實驗電路 |
90·變壓器反饋式振蕩電路 |
123·引到反向端輸入調零措施 |
156·實用微分電路 |
189·全波整流電路的最大反向峰值電壓 |
222·三極管"或"門電路 |
| 58·共源極基本放大電路 |
91·場效應管變壓器反饋式振蕩電路 |
124·引到同向端輸入調零指施 |
157·利用間接方法得到近似微分 |
190·電容濾波電路 |
223·與邏輯形象化 |
| 59·場效應管自給偏壓放大電路 |
92·防盜報警電路 |
125·為使電值不致過大的接法 |
158·基本對數運算電路 |
191·電容濾波帶電阻負載 |
224·或邏輯形象化 |
| 60·場效應管分壓式自偏壓電路 |
93·串聯型晶體振蕩電路 |
126·利用三極管的基極電流實現對 |
159·利用三極管的對數特性組成對數運算電路 |
192·全波整流電容濾波電路 |
225·非邏輯形象化 |
| 61·場效應管共漏極電路 |
94·互補音頻振蕩訊響器 |
127·利用T型網絡提高等效反饋電阻 |
160·反對數放大的基本電路 |
193·RC濾波電路 |
226·三極管"非"門 |
| 62·場效應管共柵極電路 |
95·報警訊響器 |
128·使互補管工作在甲乙類擴大輸出電流的措施 |
161·Vo正比于VxVy電路Ios的溫度補償 |
194·多段RC濾波電路 |
227·三極管"與非"門 |
| 63·單管阻容放大電路 |
96·音樂門鈴電路 |
129·對電容負載進行校正時措施 |
162·簡單的過零此較電路 |
195·基本的LC濾波電路 |
228·三極管"或非"門 |
| 64·基本直流放大電路 |
97·電子報警器電路 |
130·反相輸入保護措施 |
163·具有滯迥特性的比較電路 |
196·T型濾波電路 |
229·三扳管雙穩態電路 |
| 65·用電阻提高后級發射極電位 |
98·差動放大電路的基本形式 |
131·同相輸入保護措施 |
164·雙限比較電路 |
197·二倍壓整流電路 |
230·三極管單穩態電路 |
| 66·用穩壓管提高后級發射極電位 |
99·電子門鈴電路 |
132·利用穩壓管保護器件 |
165·利用二級管作為上限檢測幅度選擇電路 |
198·三倍壓整流電路 |
231·三極管多諧振蕩電路 |
| 67·變壓器耦合放大電路 |
100·準互補對稱電路 |
133·電源極性錯接的保護 |
166·雙限三態比較電路 |
199·基本穩壓管穩壓電路 |
232·置位觸發電路 |
| 68·甲類功率放大電路 |
101·三管OTL互補對稱電路 |
134·電源啟動瞬間過壓保護 |
167·下限檢幅選擇電路 |
200·基本調整管穩壓電路 |
233·射極耦合雙穩態 |
| 69·乙類功率放大電路 |
102·長尾式差動放大電路 |
135·二極管檢波電路 |
168·基本采樣保護電路 |
201·具有放大環節的穩壓電路 |
234·對稱式多諧振蕩器 |
| 70·串聯電流負反饋 |
103·差動輸入單端輸出 |
136·利用PN結的溫度系數測量溫度的電路原理 |
169·RC無源網終的低通濾波電路 |
202·調整管穩流電路 |
235·環形多諧振蕩器 |
| 71·串聯電壓負反饋電路 |
104·單端輸入雙端輸出 |
137·雙二極管限幅器 |
170·濾波電路接到組件的同相輸入端 |
203·電子濾波器 |
236·微分型單穩態電路 |
| 72·并聯電壓負反饋電路 |
105·單端輸入單端輸出 |
138·反相運放基本電路 |
171·濾波電路接到組件的反相輸入端 |
204·串聯穩壓電路 |
237·集成施密特電路 |
| 73·并聯電流負反饋電路 |
106·雙電源式長尾差動放大電路 |
139·可變比例放大 |
172·簡單二階RC濾波電路 |
205·并聯穩壓電路 |
238·矩形波發生器 |
| 74·兩級放大電路中的負 反饋 |
107·差動式放大器實驗電路 |
140·同相運放基本電路 |
173·典型RC有源濾波電路 |
206·電子催眠器 |
239·單脈沖電路 |
| 75·射極輸出電路 |
108·具有恒流源的差動放大電路措施 |
141·電壓/電流變換電路 |
174·兩階有源濾波電路 |
2O7·三端集成穩壓電路 |
240·連續脈沖發生器 |
| 76·自舉射極輸出電路 |
109·單端輸出差動放大電路的溫諷分析 |
142·電流/電壓變換電路 |
175·多路反饋二級有源濾波電路 |
208·正電源輸出可調的集成穩壓電路 |
|
| 77·用電容衰減高頻電壓 |
110·閃光器電路 |
143·電壓跟隨器 |
176·典型二階高通有源濾波電路 |
209·單相全波可控整流 |
|
電工部分實訓項目：
| 1.低壓驗電表的使用 |
22.滅火器的操作方法 |
| 2.小型變壓器故障檢查與排除 |
23.三相鼠籠式電動機的拆裝與測試 |
| 3.口對口人工呼吸法和胸外心臟壓擠法觀察 |
24.三相鼠籠式電動機運行巡視 |
| 4.常用工具的使用與識別 |
25.三相鼠籠式異步電動機的定期檢修 |
| 5.常用導線的連接和絕緣的恢復 |
26.三相鼠籠式異步電動機故障分析 |
| 6.電烙鐵的拆裝與焊接技能訓練 |
27.定子繞組局部故障的排除 |
| 7.電工識圖訓練 |
28.單相電容式電動機繞組的拆換 |
| 8.配電板安裝 |
29.單相電容式電動機故障與排除 |
| 9.室內配線 |
30.手動正轉控制線路的安裝與檢修訓練 |
| 10.室內照明線路安裝 |
31.接觸器點動正轉控制 |
| 11.電流表、電壓表的安裝 |
32.具有自鎖的正轉控制 |
| 12.萬用表轉換開關的使用和讀數 |
33.具有過載保護的正轉控制 |
| 13.交流電壓的測量 |
34.接觸器聯鎖的正反轉控制 |
| 14.直流電壓、直流電流的測量 |
35.按鈕聯鎖的正反轉控制線路 |
| 15.電阻的測量 |
36.按鈕、接觸器復合聯鎖的控制線路 |
| 16.兆歐表、鉗形電流表接地電阻測定儀的使用 |
37.接觸器控制Y-△降壓控制 |
| 17.常用開關類電器拆裝 |
38.X62-W型銑床主軸與進給電機的聯鎖制 |
| 18.交流接觸器的拆卸與組裝 |
39.時間繼電器控制Y-△降壓起動控制 |
| 19.熱繼電器與時間繼電器的拆卸和組裝 |
40.C620-1型車床控制線路的模擬安裝 |
| 20.常用啟動器的結構觀察及檢測 |
41.直流電動機的拆裝訓練（教師演示） |
| 21.小型變壓器的制作 |
42.直流電動機的檢修訓練（老師演示） |
電子部分實訓項目：
| 1、常用儀器儀表的使用； |
14、語音報警喇叭的制作與實訓； |
|
2、常用電子元器件的識別與檢測； |
15、邏輯測試器的制作與測試； |
|
3、電烙鐵拆裝與電子錫焊技能訓練； |
16、正負脈沖信號的制作與測試； |
|
4、印刷線路板的制作； |
17、智力競賽搶答器的制作； |
|
5、三端集成穩壓直流電源的制作； |
18、水位報警器電路的制作； |
|
6、串聯型直流穩壓電源的制作； |
19、迷你閃光彩燈的制作； |
|
7、低頻信號電壓放大器的裝配與測試； |
20、光控音樂門鈴； |
|
8、具有負反饋信號放大器電路的制作與測試； |
21、實用模擬自然風控制器的制作； |
|
9、文式橋振蕩器的焊接與調試； |
22、臺燈調光電路； |
|
10、電池電壓監視電路的制作與測試； |
23、實用CMOS觸摸鎖鑰電路； |
|
11、電子催眠器電路的制作； |
24、自動充電器的制作； |
|
12、模擬“知了”電子電路的制作實訓； |
25、半導體收音機的組裝與調試。 |
|
13、實用聲控、光控節電照明燈的制作與實訓； |
|
電拖部分實驗與實訓項目：
| l·閘刀開關正轉控制線路 |
7·按鈕聯鎖的正反轉控制線路 |
13·接觸器控制Y/△降壓起動 |
19·手動降壓起動 |
| 2·接觸器點動正轉控制線路 |
8·按鈕接觸器復合聯鎖控制線路 |
14·時間繼電器控制Y/△降壓起動 |
20·單相運行反接制動控制線路 |
| 3·具有自鎖的正轉控制線路 |
9·自動往返行程控制線路 |
15·QX3-13型Y/△自動起動控制線路 |
21·電動葫蘆電氣控制線路 |
| 4·具有過載保護的正轉控制線路 |
10·接觸器控制串聯電阻降壓起動線路 |
16·半波整流能耗制動控制線路 |
22·C6163車床電氣控制線路 |
| 5·倒順開關控制正反轉控制線路 |
11·時間繼電器控制串聯電阻降壓控制線路 |
17·全波整流能耗制動控制線路 |
23·控制電路聯鎖控制線路 |
| 6·接觸器聯鎖的正反轉控制線路 |
12·手動Y/△降壓起動 |
18·C620車床電氣控制線路 |
24·主電路聯鎖控制線路 |
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
|
|
|
|
|
|
