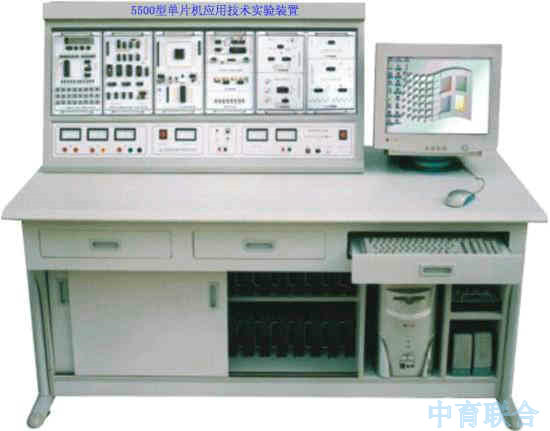

主要配置及功能
1、配送詳細的資料及實驗指導書；
2、隨機配送可支持多種語言的全屏匯編、仿真軟件，具有友好的計算機操作界面，可進行純軟件仿真；
3、單片機外借仿真RAM 64KB；
4、單片機微處理器采用8031/80C196（可轉換）；
5、單片機時鐘頻率為6~12MHZ；

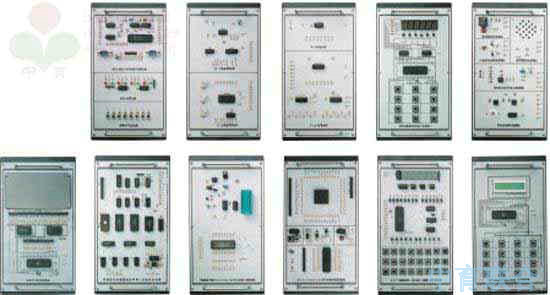

6、具有8255、8279、0809、0832、8250等實驗電路；
7、單片機可運用計算機或鍵盤進行程序輸入；
8、串行接口二個；
9、8031、80C196仿真插座各一個；
10、六位LED數字顯示；
11、配有小直流電機、步進電機、繼電器、音響等驅動電路；
12、配有8位邏輯電平輸入開關、12位發光二極管電平顯示電路；
13、配有EPROM寫入裝置，可對2764、2864、27C128、27C256等EPROM芯片進行編程；
14、具有脫機小鍵盤操作功能；
15、配有0~30V連續可調電源，帶過流保護；
16、配有單次/連續脈沖信號源；
單片機實驗輔助配置(本配置為用戶可選項)
為了配合單片機實驗，不要仿真器就可以在微機上畫出實際的應用系統電路，從而在微機上就可以驗證實驗程序或?qū)W生開發的程序，TXPR嵌入式系統仿真與開發平臺就可滿足這一要求。TXPR平臺可以實現數字電路、模擬電路及微處器系統與外設的混合電路系統的電路仿真、軟件仿真、系統協同仿真和PCB設計等全部功能。TXPR平臺配有詳細的使用說明書和大量的范例，是單片機專業教師和學生難得的開發寶典。
由于TXPR軟件包逼真、真實的協同仿真功能，因此很多大學把它作為嵌入式系統的課程教學、實驗和水平考試平臺。
單片機應用實驗項目
<一>、MCS51實驗項目：
|
1、P1口實驗一
2、P1口實驗二
3、簡單I/O口擴展實驗一（交通燈控制實驗）
4、簡單I/O口擴展實驗二（開關量輸入）
5、外部中斷實驗
6、定時器實驗
7、8255A可編程并行接口實驗一
8、8255A可編程并行接口實驗二
9、8255A可編程并行接口實驗三
10、數碼顯示實驗
11、8279鍵盤、顯示接口實驗（LED顯示實驗）
12、8279鍵盤、顯示接口實驗二（鍵盤實驗） |
13、8279鍵盤、顯示接口實驗三（鍵盤、顯示實驗）
14、串行口實驗一（串并轉換實驗）
15、串行口實驗二（與數據終端通訊）
16、串行口實驗三（與PC機通訊實驗）
17、D/A轉換實驗一（產生鋸齒波、三角波、正弦波）
18、D/A轉換實驗二（小直流電機轉速控制）
19、A/D轉換實驗
20、電子音響實驗
21、計算機鋼琴實驗
22、繼電器控制實驗
23、步進電機控制實驗
24、微型打印機實驗 |
<二>、MCS196實驗項目：
|
1、定時器1實驗（定時中斷）
2、定時器T1和T2同時產生中斷實驗
3、80C196外中斷實驗
4、80C196程序方法中斷實驗
5、HSI應用實驗（測脈沖信號周期）
6、利用HSI測量單脈沖寬度
7、利用HSO產生單脈沖、連續脈沖
8、軟件定時器
9、利用HSO驅動步進電機
10、利用HSO生成占空比可變的PWM信號
11、A/D轉換實驗
12、PWM實驗（小直流電調速）
13、利用PWM產生鋸齒波、三角波、正弦波
14、用DAC0832輸出鋸齒波、三角波、正弦波 |
15、串行口方式0實驗（串并轉換）
16、串行口方式1實驗（與數據終端通訊）
17、簡單I/O口擴展實驗（交通燈控制）
18、數碼顯示實驗
19、8255A可編程并行接口實驗一
20、8255A可編程并行接口實驗二
21、8279可編程鍵盤顯示控制器實驗一（數碼顯示實驗）
22、8279可編程鍵盤顯示控制器實驗二（鍵盤、顯示實驗）
23、電子音響實驗
24、計算機鋼琴實驗
25、繼電器實驗
26、步進電機實驗
27、微型打印機實驗 |
|
