● 本系列產品的特點:
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
● 適用范圍：
適用于高等院校及要求較高的中專、技校、職業學校、職業學院、電力學校、技能培訓中心，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路，電氣控制設備等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
● 本系列設備實驗臺和實驗操作桌結構和功能相同：
1、實驗臺構成與性能:
1.1. 電源及參數
1.1.1 輸入電源:三相四線電源，輸入時指示燈亮（模電、數電實驗室成套設備為單相三線輸入）
1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～430V連續可調的交流電源，同時可得到0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。注：模電、數電實驗室成套設備無三相調壓輸出，改為一臺0.5KVA單相0－250V輸出。
B組：低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路恒流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式限流過載保護功能，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓:
<5mV。
E組：單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波.
1.2.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度：10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波響應：前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF):加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB 40dB 60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz ,六位數顯。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻
電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器(電工實驗室成套設備無此功能)：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
1.9、直流電機Ia、If指示。1.10、直流電機Ra、Rf調速環節。
1.11、直流電機電源：0-220V直流電源輸出。
注：“1.9，1.10，1.11”三項僅限“電工、模電、數電、電力拖動(帶直流電機)實驗室設備”有此功能。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。

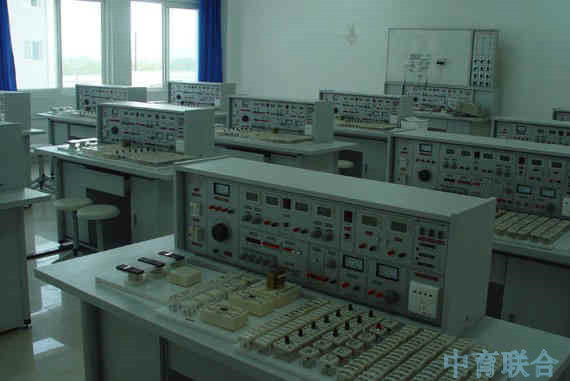

一、構成與配備(以二十四座為例)
(一) 實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拼
插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與
盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面(如出需要在桌上放置電動機、焊接等)實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
(二)
示教控制臺:由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實
驗臺上，尺寸為160×70cm，用于講解、演示。
(三)
實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
(四)
器材配備：13臺0.18KW三相電動機，26只時間繼電器，26只熱繼電器，13只電流測試插座，65只交流接觸器，
13MF500型萬用表，26只1.5級直流電表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的
電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒(元件已裝在單元盒內)，25張塑料凳。
(五)
用戶自備器材：示波器(型號不限)，功率表、滑線變阻器。
實驗項目
電工部分
|
1·電工測量儀表的使用
2·常用元件的識別與檢測
3·線性元件與非線性元件的伏安特性
4·電源的外特性
5·電位值、電壓值的測定
6·電流表和電壓表的擴程
7·基爾霍夫定律的驗證
8·驗證楞次定律
9·迭加原理與互易定理的驗證
10·戴維南定理與諾頓定理的驗證
11·電壓源與電流源的等效變換
12·受控源特性的研究
13·一階電路實驗
14·二階電路的過渡過程
15·研究LC元件在直流和交流電路中的特性
16·負載獲得最大功率的條件 |
17·交流電路參數的測量
18·正弦交流電略中RLC元件的特性
19·RL及RC串聯電路實驗
20·RLC串聯諧振電路
21·日光燈電路的連接及功率因數改善
22·三相負載的星三角接法
23·三相電路及功率的測量
24·R-C選頻網絡研究
25·二端口網絡研究
26·單相變壓器實驗
27·互感電路實驗
28·三相異步電動機的使用與起動
29·三相電動機繼電接觸控制的基本電路
30·三相電動機星型三角型起動控制實驗
31·三相電動機的順序控制實驗
32·三相電動機能耗制動控制實驗 |
實驗室成套設備元件清單（每臺）
|
元
件 名 稱 |
型
號 |
數
量 |
備
注 |
|
電
阻 |
0.5Ω |
1 |
1/2W |
|
電
阻 |
5.1Ω |
1 |
1/2W |
|
電
阻 |
100Ω |
2 |
1/2W |
|
電
阻 |
200Ω |
1 |
1/8W |
|
電
阻 |
300Ω |
1 |
1/8W |
|
電
阻 |
330Ω |
2 |
1/8W |
|
電
阻 |
430Ω |
1 |
1/8W |
|
電
阻 |
510Ω |
1 |
1/8W |
|
電
阻 |
680Ω |
2 |
1/8W |
|
電
阻 |
820Ω |
1 |
1/8W |
|
電
阻 |
1K |
2 |
1/8W |
|
電
阻 |
1.5K |
1 |
1/8W |
|
電
阻 |
2K |
2 |
1/8W |
|
電
阻 |
10K |
1 |
1/8W |
|
電
阻 |
13K |
1 |
1/8W |
|
電
阻 |
39K |
2 |
1/8W |
|
電
阻 |
100K |
1 |
1/8W |
|
電 位
器 |
470Ω |
1 |
1/2W |
|
電 位
器 |
1K |
2 |
1/2W |
|
電 位
器 |
4.7K |
1 |
1/2W |
|
電 位
器 |
10K |
1 |
1/2W |
|
電 位
器 |
100K |
1 |
1/2W |
|
電 位
器 |
470K |
1 |
1/2W |
|
電解電容 |
47UF |
2 |
16V |
|
電解電容 |
220UF |
1 |
35V |
|
電解電容 |
470UF |
1 |
35V |
|
瓷片電容 |
0.01UF |
1 |
63V |
|
瓷片電容 |
0.1UF |
1 |
63V |
|
瓷片電容 |
2UF |
1 |
250V |
|
三 極
管 |
3DG6 |
2 |
|
|
二 極
管 |
4007 |
2 |
|
|
二 極
管 |
2AP9 |
1 |
|
|
指示燈(信號燈) |
6V 0.1A |
1 |
|
|
開
關 |
|
4 |
|
|
變 壓
器 |
220/6V.6V |
1 |
8W |
|
電
感 |
8Ω |
1 |
|
|
電 感(鎮流器) |
8W |
1 |
|
|
日光燈管 |
8W |
1 |
|
|
日光燈座 |
|
2 |
|
|
起 動
器 |
|
1 |
|
|
燈
泡 |
220V/15W |
12 |
自備 |
|
燈
座 |
|
12 |
|
|
條形磁鐵 |
|
1 |
|
|
原副線圈 |
|
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
集 成
座 |
14腳 |
1 |
|
|
直流電表 |
5MA |
1 |
|
|
直流電表 |
50MA |
3 |
|
|
直流電表 |
±100UA |
1 |
|
|
直流電表 |
15V |
1 |
|
|
交流電表 |
500MA |
3 |
|
|
交流接觸器 |
CJ10﹣10A
380V |
5 |
|
|
按鈕﹣綠 |
LA19﹣11 |
4 |
|
|
按鈕﹣紅 |
LA19﹣11 |
2 |
|
|
三相閘刀 |
HK8﹣16/3 |
1 |
|
|
熱繼電器 |
JRO﹣20/3 |
2 |
|
|
時間繼電器 |
JS7﹣2A
380V |
2 |
|
|
電 動
機 |
△接380V |
1 |
|
|
工
具 |
|
萬 用
表 |
MF47 |
1 |
|
|
尖 嘴
鉗 |
|
1 |
|
|
螺 絲
刀 |
|
3 |
|
|
剝 線
鉗 |
|
1 |
|
|
連 接
線 |
|
若 干 |
|
|
其
他 |
|
實驗臺 |
|
1臺 |
|
|
實驗桌 |
|
1張 |
|
|
防腐皮 |
|
1塊 |
|
|
凳子 |
|
2張 |
|
|
電工電子、電力拖動實驗室、電氣控制實驗室成套設備
A、高校數字電子、模擬電路實驗室
|
序號
|
產品型號
|
設 備 名稱
|
單位
|
單 價
(元）
|
備注
|
|
01
|
ZY-最新豪華型
|
電工實驗室成套設備
|
套（24座）
|
86000.00
|
|
|
02
|
ZY-最新豪華型
|
模擬電子、數字電子電路實驗室成套設備
|
套（24座）
|
89800.00
|
|
|
03
|
ZY-最新豪華型
|
電工、模擬、數字電子電路三合一綜合實驗室成套設備
|
套（24座）
|
107000.00
|
|
|
04
|
ZY-最新豪華型
|
電工、模電、數字電子電路、電氣控制設備四合一綜合實驗室成套設備
|
套（24座）
|
124800.00
|
|
|
05
|
ZY-最新豪華型
|
模擬、數字電子電路、微機接口電路、微機應用綜合實驗室成套設備
|
套（24座）
|
113000.00
|
|
|
06
|
ZY-最新豪華型
|
電氣控制實驗室成套設備
|
套（24座）
|
81000.00
|
|
B、通用電工、電子、電拖實驗室
|
序號
|
產品型號
|
設 備 名 稱
|
單 位
|
單 價
(元）
|
備 注
|
|
07
|
ZY-18
|
通用電工實驗室成套設備 |
套（24座）
|
59000.00
|
|
|
08
|
ZY-18
|
通用電子實驗室成套設備 |
套（24座）
|
59000.00
|
|
|
09
|
ZY-18
|
通用電工、電子實驗室成套設備 |
套（24座）
|
79000.00
|
|
|
10
|
ZY-18
|
通用電工、電子、電力拖動實驗成套設備 |
套（24座）
|
89000.00
|
|
|
11
|
ZY-98
|
通用電工、電子、電力拖動、直流電機（四合一）實驗室成套設備 |
套（24座）
|
97000.00
|
|
|
12
|
ZY-319
|
立式通用電工、電子實驗室成套設備 |
套（24座）
|
196667.00
|
|
|
13
|
ZY-319
|
立式通用電工、電子、電拖實驗室設備 |
套（24座）
|
218773.00
|
|
|
14
|
ZY-319
|
立式通用電工、電子、電拖、直流電機實驗室成套設備（四合一） |
套（24座）
|
237066.00
|
|
|
15
|
ZY-95
|
通用電力拖動實驗室成套設備 |
套（24座）
|
59200.00
|
|
|
16
|
ZY-95
|
通用電力拖動實驗室成套設備（帶直流電機實驗） |
套（24座）
|
76800.00
|
|
C、高校電工、電子、電機控制系統實驗臺
|
序號
|
產品型號
|
設 備 名 稱
|
單 位
|
單 價
(元）
|
備 注
|
|
01
|
ZY-501A
|
通用電工實驗裝置 |
臺
|
23500.00
|
 詳細說明
|
|
02
|
ZY-501B
|
電工電子實驗裝置 |
臺
|
25600.00
|
詳細說明 |
|
03
|
ZY-501C
|
電工電子電力拖動實驗裝置 |
臺
|
29500.00
|
詳細說明 |
|
04
|
ZY-502A
|
電氣技術實驗裝置 |
臺
|
46500.00
|
詳細說明 |
|
05
|
ZY-502B
|
電氣技術實驗裝置 |
臺
|
56800.00
|
詳細說明 |
|
06
|
ZY-502C
|
電氣技術實驗裝置 |
臺
|
58500.00
|
詳細說明 |
|
07
|
ZY-502D
|
電氣技術實驗裝置 |
臺
|
62500.00
|
詳細說明 |
|
08
|
ZY-502E
|
電氣技術實驗裝置 |
臺
|
71500.00
|
詳細說明 |
|
09
|
ZY-503A
|
電機控制系統實驗裝置 |
臺
|
46400.00
|
詳細說明 |
|
10
|
ZY-503B
|
電機控制系統實驗裝置 |
臺
|
54000.00
|
詳細說明 |
|
11
|
ZY-503C
|
電機控制系統實驗裝置 |
臺
|
71800.00
|
|
D、通用智能型電工電子、電力拖動實驗室、電氣控制實驗室成套設備系列
|
序號
|
產品型號
|
設 備 名 稱
|
單 位
|
單 價
(元）
|
備 注
|
|
101
|
ZY-745 |
通用智能型電子實驗與技能實訓考核臺 |
套（24座）
|
152500.00 |
|
|
102
|
ZY-745 |
通用智能型電工實驗和電工技能實訓考核臺 |
套（24座）
|
177500.00 |
|
|
103 |
ZY-745 |
通用智能型電工、電子實驗與技能實訓考核臺 |
套（24座）
|
210000.00 |
|
|
104 |
ZY-745 |
通用智能型電工、電子、電拖實驗與技能實訓考核臺 |
套（24座）
|
220000.00 |
|
|
105 |
ZY-745 |
通用智能型電工、電子、電拖（帶直流電機）實驗與技能實訓考核臺 |
套（24座）
|
237500.00 |
|
E、電工、電子、電力拖動（帶直流電機）技能實訓考核臺系列
|
序號
|
產品型號
|
設 備 名 稱
|
單 位
|
單 價
(元）
|
備 注
|
|
106
|
ZY-745 |
電工技能實訓考核臺 |
套（24座）
|
165000.00 |
|
|
107
|
ZY-745 |
電子技能實訓考核臺 |
套（24座）
|
140000.00 |
|
|
108 |
ZY-745 |
電工、電子技能實訓考核臺 |
套（24座）
|
187500.00 |
|
|
109 |
ZY-745 |
電工、電子、電力拖動技能實訓考核臺 |
套（24座）
|
207500.00 |
|
|
110 |
ZY-745 |
電工、電子、電力拖動（帶直流電機）技能實訓考核臺 |
套（24座）
|
223750.00 |
|
F、電工、模電、數電、電力拖動（帶直流電機）實驗與實訓考核臺系列
|
序號
|
產品型號
|
設 備 名 稱
|
單 位
|
單 價
(元）
|
備 注
|
|
111
|
ZY-760 |
模電、數電實驗與技能實訓考核臺 |
套（24座）
|
162500.00 |
|
|
112
|
ZY-760 |
電工、模電、數電實驗與技能實訓考核臺 |
套（24座）
|
220000.00 |
|
|
113 |
ZY-760 |
電工、模電、數電、電力拖動實驗與實訓考核臺 |
套（24座）
|
235000.00 |
|
|
114 |
ZY-760 |
電工、模電、數電、電力拖動（帶直流電機）實驗與實訓考核臺 |
套（24座）
|
247500.00 |
|
|
115 |
ZY-760 |
工廠電氣控制實驗、實訓考核實驗室成套設備 |
套（24座）
|
161000.00 |
|
G、立式電工、模電、數電、電氣控制（帶直流電機）實驗臺系列
|
序號
|
產品型號
|
設 備 名 稱
|
單 位
|
單 價
(元）
|
備 注
|
|
116
|
ZY-528 |
立式電工實驗臺 |
套（24座）
|
208334.00 |
|
|
117
|
ZY-528 |
立式電工、模電、數電實驗臺 |
套（24座）
|
230000.00 |
|
|
118 |
ZY-528 |
立式電工、模電、數電、電氣控制實驗臺 |
套（24座）
|
246668.00 |
|
|
119 |
ZY-528 |
立式電工、模電、數電、電氣控制（帶直流電機）實驗臺 |
套（24座）
|
263338.00 |
|
H、立式通用電工、電子、電拖（帶直流電機）實驗室成套設備系列
|
序號
|
產品型號
|
設 備 名 稱
|
單 位
|
單 價
(元）
|
備 注
|
|
120
|
ZY-319 |
立式通用電工、電子實驗臺 |
套（24座）
|
196667.00 |
|
|
121
|
ZY-319 |
立式通用電工、電子、電拖實驗臺 |
套（24座）
|
218773.00 |
|
|
122 |
ZY-319 |
立式通用電工、電子、電拖（帶直流電機）實驗室成套設備 |
套（24座）
|
237066.00 |
|
L、電工實訓考核鑒定裝置、機床電氣實訓考核裝置
|
序號
|
產品型號
|
設
備 名 稱 |
單 位
|
單 價
(元）
|
備 注
|
|
123
|
ZY-760 |
高級電工、電拖實訓考核裝置 |
臺 |
28750.00 |
|
|
124
|
ZY-251A |
電工實訓考核鑒定裝置 （定時、誤操作記錄式） |
臺 |
13900.00 |
|
|
125 |
ZY-251B |
電工實訓考核裝置（一般式） |
臺 |
12000.00 |
|
|
126 |
ZY-253A |
機床電氣實訓考核裝置（定時、誤操作記錄式） |
臺 |
16000.00 |
|
|
127 |
ZY-253B |
機床電氣實訓考核裝置 |
臺 |
13500.00 |
|
|
128
|
ZY-760 |
網絡型PLC與變頻調速高級電工綜合實訓考核裝置 |
臺 |
|
|
|
129
|
ZY-760 |
網絡型PLC高級電工綜合實訓考核裝置 |
臺 |
|
|
|
130 |
ZY-760 |
高級電工實訓考核、中級電工考核、初級電工考核、電工技能考核、考核柜 |
臺 |
|
|
|
131 |
ZY-761 |
高級維修電工及技能培訓考核實訓裝置,中級維修電工,初級維修電工 |
臺 |
|
|
|
132 |
|
|
臺 |
|
|
|
|
|
