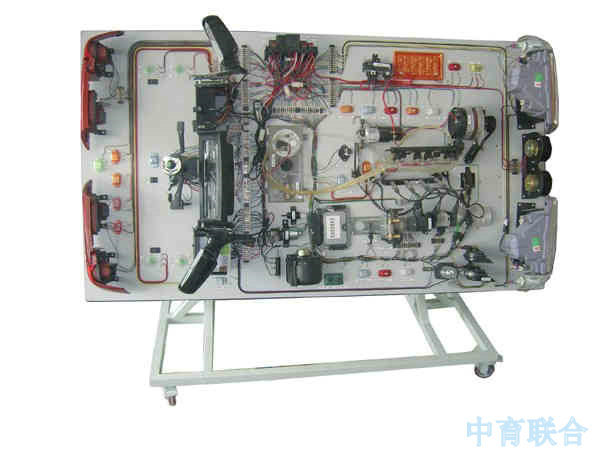

桑塔納2000GSI型轎車電路學生實習臺
汽車仿真電路學生實習臺是配合大專院校，部隊、交通、公安系統汽車駕駛培訓、交通汽校、駕培中心、技工學校、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
本臺采用2000GSI型轎車電器實物組裝而成、發動機由380V三相交流電機驅動發電、發動機轉速信號由直流電機驅動。轉速由油門控制可快慢調節。全車電線束剖粘在臺面上對各連接電器部件線路完全直觀。
主要功能：
1.燈光照明系由各實物開光和模擬開關等控制，并設有線路斷路故障。
2.起動充電系可用萬用表檢測各線路接頭電壓及電流，并設有斷路故障。
3.發動機點火系：清晰可見火花塞點火情況，設有一二缸不點火、三四缸不點火故障。
4.發動機燃油供給系：實物噴油器4只、噴油支管、燃油壓力管、染油泵總成及染油傳感器，并配有透明有機玻璃油箱，透明回油管路，清晰可見各噴油器噴油過程。節氣門故障對噴油量的作用，噴油泵斷路故障1。2。3。4缸斷路故障，空調水溫對噴油量的作用。
5.儀表信號：各傳感器采用模擬信號，發動機轉速傳感器和車速里程表傳感設有斷路故障，空調系統各傳感器用模擬開關控制，設有低壓開關失靈故障，電動機，雨刮電機，倒視鏡等采用實物和模擬開關控制和模擬動作。并設有斷路故障。
本臺側面設有故障隱蔽盒，老師可在隱蔽盒上設故障由學生通過萬用表及專用檢測設備，檢測出故障原因后排除故障。故障對照表及故障設置見詳細說明書。
桑塔納2000時代超人全車電路電器實訓設備
時代超人全車電路電器實驗臺
一、產品組成：
實驗臺按照桑塔納時代超人全新全車電路電器線路安裝而成。配有全車電線束，儀表盤，各種開關、前后燈光分電路、點火線圈、發動機電腦、傳感器、繼電器、中央線路板、節氣組件等等。均用實車實物裝成。
產品規格:2100*1100*900
二、產品功能：
可進行桑塔納時代超人電控汽油噴射系統的實驗教學，可實現桑塔納時代超人充電系統，起動系統，空調系統，發動機電控系統，燈光照明系統，儀表系統，雨刮系統，音響系統，防盜系統
1、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
2、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
3、發動機點火系可直觀火花塞點火情況，并可設置相應故障。
4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路，可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。
6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
7、實驗臺面板可以自動處于立式位置，便于教學；也可以自動控制處于水平位置，便于測量；
8、實驗臺采用萬向腳輪移動裝置，便于固定和靈活教學。
9、設置智能設置故障，可連接PC機設置故障，讀碼，解碼，讀取各傳感器數據，發動機轉速，節氣門 開度等等
10.可進行計算機聯網，可用一臺計算機控制100臺設備以上
桑塔納2000AJR發動機實驗臺
一、產品組成：
全新桑塔納2000AJR發動機總成和發動機控制單元,儀表總成,冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、空氣質量計、氧傳感器、中央控制電器盒、防盜電腦、點火開關、整套散熱機構,汽油箱和汽油泵總成等等,臺架面板繪有電噴發動機完整的彩色電路原理圖和電腦一一對應的外接式檢測端子.
二、產品功能:
1.面板設置彩色電路圖與發動機控制電腦管腳一一對應的信號外接式檢測區
2.數字顯示電壓表顯示各傳感器數據電壓
3.指針式壓力表顯示真空壓力和燃油壓力
4.LED燈顯示噴油脈寬,OBDⅡ檢測連接座可接專用故障讀取器
5.連接計算機讀取故障,可進行故障讀碼解碼,也可連使用
6.防盜匹配，鑰匙匹配等功能；
7.可用儀器進行檢測、診斷、讀取數據流、匹配等操作
8.可移動臺架，臺架經過高溫處理
9.智能故障設置控制等功能,連接計算機設置故障,可連機使用,由一臺電腦控制若干臺設備
|
