ZY－31DM數控銑床綜合實訓考核裝置
近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控銑床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、銑床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
價格:126000元/套
一、產品組成部分

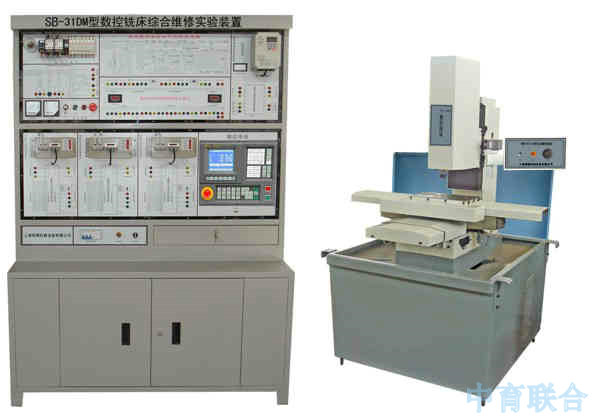

ZY－31DM型數控銑床綜合實訓考核裝置由數控控制臺和VM160型實訓銑床部件組成實訓考核教學設備。數控銑床的X、Y軸由交流步進電機控制，Z軸由步進電機控制，主軸由變頻器控制實現無級調速，X、Y、Z軸拖板采用滾珠絲桿高精度傳動，學生可以學習到步進電機工作原理、變頻器控制及數控編程、加工的實驗。
數控控制臺提供一套完整的控制系統，控制系統擁有完整的廣數31DM數控技術的系統，按符合真實數控設備的要求進行電氣連接，可以帶動控制機床進行數控加工；同時數控控制臺在控制系統內部提供數控機床常見故障的設定、維修、考核等電路故障系統，該故障系統提供全開放的端子接口，可以設置電路故障、主要器件故障、PLC故障及操作系統內部故障，供學生進行測量，判斷。由教師設定故障，學生可以實現在線測量排故，也可以實現斷電測量進行排故，提高學生解決問題的能力。
二、數控控制臺具有以下獨特特點：
1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線制380V交流電源。
2、柜體下面部分設計有兩扇活動門，打開門里面空間寬敞，可安放儀器或其它物品；
3、柜體中間部分，左邊裝有總電源開關帶漏電保護功能，總電源指示，柜體內部風機開關等；右邊安裝有一扇外翻的故障門，有專用鑰匙鎖上，設計比較隱蔽。打開故障門里面有28個考核開關，具備28項單項故障設計。
4、柜體上面部分是控制臺的主控制區域，它分九個主控制單元：
⑴數控系統控制單元：本單元是整個控制臺的大，本控制臺采用廣數31DM銑床系統；也可根據客戶實際要求進行選型配置。
⑵步進驅動控制單元：它分X、Y、Z三個軸控制子單元。每個單元分別剖析了步進驅動器的內部結構原理圖、控制方式和接線方法等。本單元把各連接端子引到面板上，通過連接線的連接并可控制電機運行，方便學員進行操作連接。
⑶三相變頻控制單元：剖析變頻控制原理，控制方式和接線方法等。本單元把各連接端子引到面板上，通過連接線的連接并可控制電機運行，實現無級調速，方便學員進行操作連接。
⑷數控機床控制線路全局圖：把數控機床的強電控制部分、繼電器控制部分、數控系統的輸入/輸出部分全部展示出來，作為一個示范，以便學員能更加方便操作維修機床。
⑸數控系統輸入/輸出控制單元：全面剖析了數控系統控制機床的原理與特點，內容包括伺服模擬信號輸入/輸出；主軸變頻信號模擬量輸出控制；冷卻控制、機床零點信號控制、機床限位信號控制等。
⑹強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。
⑺強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。
⑻開關控制和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控制及保護電路。
5、數控控制臺技術性能：
●、輸入電源：三相五線制380V交流電源。
●、漏電保護：漏電動作電流≤30mA；具有接地保護。
●、工作環境：溫度-100-+400C。
●、整機功耗：＜4KW
●、考核柜尺寸：1370×600×1890mm
VM160型數控實訓銑床主要技術參數
|
工作臺面積（長X寬） |
280×160mm |
|
主軸轉速范圍 |
100－3500rpm |
|
主電動機功率 |
0.55kw(變頻電機) |
|
工作臺三向行程（X、Y、Z） |
250×160×180mm |
|
T型槽數及寬度 |
3×8mm |
|
重復定位精度 |
±0.01mm |
|
定位精度 |
±0.05mm |
|
刀柄型式 |
彈簧夾頭ER16 |
|
主軸鉆夾頭裝夾范圍 |
Ф1~Ф10mm |
|
機床重量 |
350kg |
|
機床外形尺寸：長×寬×高 |
930×880×1600
mm |
ZY－31DM型數控銑床綜合實訓考核裝置的配置
|
序號 |
材料名稱與規格型號 |
數量 |
單位 |
|
1 |
數控系統（采用廣數31DM） |
1 |
臺 |
|
2 |
機床實訓控制臺（采用鐵質鈑金噴塑結構） |
1 |
臺 |
|
3 |
VM160型數控實訓銑床 |
1 |
臺 |
|
4 |
手持脈沖編碼器 |
1 |
臺 |
|
5 |
銑刀：Ф3mm、4
mm、6 mm、8
mm、10 mm、12
mm等 |
6 |
只 |
|
6 |
故障點分布圖 |
1 |
份 |
|
7 |
試車板料 |
1 |
箱 |
|
8 |
西門子光盤 |
1 |
張 |
|
9 |
CAD/CAM軟件光盤 |
1 |
張 |
|
10 |
變頻器使用手冊 |
1 |
本 |
|
11 |
廣數31DM銑床操作編程 |
1 |
本 |
|
12 |
廣數31DM安裝連接說明 |
1 |
本 |
|
13 |
實訓臺使用說明書 |
1 |
本 |
|
