序號與名稱 |
陳列柜內容 |
|

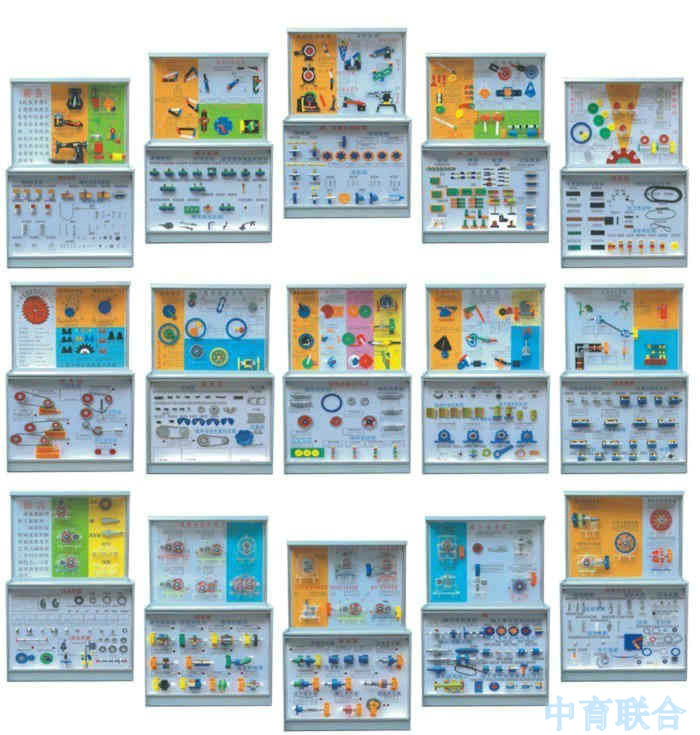

第一柜
機器與機構 |
前言、內燃機、蒸汽機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副 |
|
第二柜
平面邊桿機械的基本形式 |
鉸鏈四桿機構、曲柄搖桿機構2件，雙曲柄機械、雙搖桿機構2件、單移動副機構、曲柄滑塊機構、曲柄搖塊機構轉動導桿機構、移動導桿機構。雙移動副機構、曲柄移動導桿機構、雙滑塊機構、雙轉塊機構 |
|
第三柜
平面連桿機構 |
機構運動簡圖：泵2件、泵的簡圖2件、鄂式破碎機與簡圖、
連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機 |
|
第四柜
凸輪機構的形成 |
盤形凸輪3件、滾子、尖端、平面、移動凸輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構 |
|
第五柜
齒輪機構的各種類型 |
平面軸傳動：嚙合直齒圓柱齒輪機構、內嚙合直齒機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪傳動
相交軸傳動：齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪傳動、相錯軸傳動：旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構 |
|
第六柜
齒輪的基本性質 |
漸開線齒輪各部分的名稱、漸開線的形成、搖線的形成、齒線、模數、壓力解、齒高第數 |
|
第七柜
輪系的基本形成 |
周轉輪系差動輪系行星輪系、定軸輪系合并一件、獲得大傳動比、實現特定的運動、運動的合成、旋輪線、用于傳動運動的分解、諧波運動減速器、擺線針輪行星減速器、汽車差速器、兩種運動 |
|
第八柜
間歇運動機構 |
齒式棘輪機構2件、磨擦式棘輪機構、外嚙合槽輪機構、內槽輪機構、球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全齒輪機構2件、凸輪式間歇機構2件、停歇連桿機構、停歇導桿機構 |
|
第九柜
組合機構 |
串聯組合：程擴大機構、換向傳動機構、
并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動機構、同軸槽輪機構、誤差校正機構、電動馬游藝機裝置 |
|
第十柜
空間連桿機構 |
空間四桿結構：RSSR空間四桿機構、RCCR聯軸節單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的節薩勒特機構 |
|
第十一柜
一級圓柱齒輪減速器 |
直齒圓柱齒輪減速器、斜齒圓柱齒輪減速器、人字齒輪圓柱齒輪減速器、齒輪、軸、齒輪軸、機蓋、機座 |
|
第十二柜
二級圓柱齒輪減速器 |
二級展開式賀柱齒輪減速器、橋式起重機上減速器、分流式雙級圓柱齒輪減速器、同軸式采用大端蓋結構的二圓柱齒輪減速器、同軸展開式圓柱齒輪減速器 |
|
第十三柜
蝸桿減速器 |
軸裝式二級齒輪減速器、立式二級齒輪減速器、雙蝸桿減速器、圓錐-圓柱齒輪減速器 |
|
第十四柜
二級其它形式減速器 |
下置式蝸桿減速器、上置式蝸桿減速器、圓錐摩擦式離合器的立式蝸桿減速器、剖分式立式蝸桿減速器、立式整體蝸桿減速器、蝸桿、蝸桿軸 |
|
第十五柜
典型減速器 |
諧波齒輪減速器、一級圓錐齒輪減速器、行星齒輪減速器、擺線針輪減速器、少齒差漸開線行星齒輪減速器 |
|
序號與名稱 |
陳列柜內容 |
|
第一柜
螺紋聯接的基本內容 |
螺紋類型：普通螺紋、梯形螺紋、矩形螺紋、鋸齒形螺紋、圓弧管螺紋、圓柱管螺紋、圓錐管螺紋、右旋螺紋、左旋螺紋、單線螺紋、雙線螺紋、三線螺紋
螺紋聯接類型：螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接。
螺栓11件、螺紋4件、螺釘9件、緊定螺釘5件、螺母12件、墊圈7件 |
|
第二柜
螺紋聯接 |
摩擦防松：對頂螺母、鎖緊墊圈收口防松螺母、開縫收口、帶尼龍圈防松螺母、彈簧墊圈
機械防松：止動墊圈、止動墊圈與圓螺母、開口銷與六角開槽螺母、串聯鋼絲
橫向載荷與減載裝置：斜墊圈、凸臺、沉頭坑、減載套筒、減載鍵、減載銷
提高聯接強度的措施：加彈性元件、內斜螺母、空心螺栓、腰狀螺栓、大圓角螺栓、沉割螺母、螺紋聯接的裝拆 |
|
第三柜
鍵、花鍵和銷聯接 |
鍵聯接：普通平鍵、半圓鍵、楔鍵、導向平鍵、切向鍵、馬鞍滑鍵
花鍵聯接：矩形花鍵3件、漸開線花鍵2件、三角形花鍵
銷聯接：圓柱銷3件、圓錐銷4件、導形銷3件、安全銷3件、定位聯接安全 |
|
第四柜
鉚、焊、粘和過盈聯接 |
鉚接：常用鉚釘的型式、搭接、單搭板對接、雙搭板對接、組合接頭
焊接：坡口型式、搭接、對接、角接
粘接：板接、管接、角接
過盈聯接：圓柱面過盈聯接、圓錐面過盈聯接 |
|
第五柜
帶傳動的主要類型 |
平帶的材料與接頭：皮革帶、編制帶、膠帆布平帶、高速環型膠帶、錦綸片復合帶、斜面階梯接頭、膠帶的接頭、皮革線接頭
V帶,
的結構與型號：O型、A型、B型、D型、E型、寬V帶、活絡V帶、其它傳動帶、聯組V帶、普通V帶、雙面V帶、多楔帶、圓帶、梯形齒同步帶
帶輪的結構：實心輪、輻板輪、孔板輪、橢圓輻輪、平帶輪、高速帶輪、同步帶輪 |
|
第六柜
帶傳動 |
V型帶傳動：自動張緊裝置、滑道式定期張緊裝置、擺架式定期張緊裝置、張緊輪張緊裝置
平帶傳動：張緊輪裝置、同步帶傳動 |
|
第七柜
鏈傳動 |
傳動鏈：滾子鏈、內鋟片腦套筒、滾子、外鏈片及銷軸、內鏈片、外鏈片、單節距、雙排滾子鏈、單排單節距滾子鏈、彈簧式、彈簧止圈、鋼絲、開口銷、過渡鏈節、帶搭子整體式鏈輪、整體板式、孔片式、帶骨導片形鏈、圓銷式、滾柱式、鍵柱式、軸瓦式、方柜鏈、圓環鏈、鏈傳動的布置與張緊 |
|
第八柜
齒輪與蝸桿傳動 |
齒輪的結構：齒輪軸2件、實習式齒輪2件、腹板式齒輪2件、輪幅式齒輪
蝸桿的類型：阿基米德圓柱蝸桿、法向直廓蝸桿、直線型環面蝸桿
蝸桿的結構：整體式蝸輪、輪箍式蝸輪螺栓聯接式蝸輪、鑲鑄式蝸輪、齒輪傳動 |
|
第九柜
滑動軸承 |
軸瓦與襯的材料：軸與合金、青銅、黃銅、灰鑄鐵、微型軸承橡膠、尼龍、四氯、酚醛樹脂
油槽的結構形式5件、推動軸承的形式：實心、空心、單環、多環
滑動軸承的結構：整體有襯正滑動軸承、對開式正滑動軸承、對開式斜滑動軸承、自動調心滑動軸承、固定瓦推力軸承、自位調心滑動軸承、可傾三反軸瓦、連桿、靜壓軸承 |
|
第十柜
滾動軸承 |
內圈、保襯架、外圈、球、短圓柱滾子、長圓柱滾子、螺旋滾子、圓錐滾子、鼓形滾子、滾針
類型與代號：深溝球軸承、調心球軸承、圓柱滾子軸承、調心滾子軸承、滾針軸承、螺旋滾子軸承、角接觸球軸承、圓錐滾子軸承、推力球軸承、推力滾子軸承
尺寸系列：直徑系列，內圈固定外圈轉動、外圈固定內圈轉動、滾支軸承的安裝方法、滾動軸承拆卸工藝、內徑系列7件、寬度系列4件 |
|
第十一柜
滾動軸承組合設計 |
內圈的固定方法：彈簧擋圈、軸端壓板、圓螺母、錐形套筒
外圈的固定方法：軸承端蓋、孔用彈性擋圈、端蓋孔凸肩組合、套杯
組合設計：丙端固定式3件、兩端游動、一端固定一端游動2件
頂緊與調整：滾動軸承的調整、滾動軸承的頂緊
密封：毛氈式、皮碗、環隙式、迷宮式、螺紋式、軸承座 |
|
第十二柜
聯軸器 |
彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、凸緣聯軸器、套筒聯軸器、夾殼聯軸器、齒輪聯軸器、鏈條聯軸器、十字軸萬向聯軸、滑塊軸器、剪銷式安全聯軸器 |
|
第十三柜
離合器 |
牙嵌離合器矩形牙、梯形牙、正三角形牙、鋸齒形牙、齒輪離合器、單圓盤摩擦離合器、圓錐摩擦離合器、多賀盤摩擦離合器、牙嵌式安全離合器、離心離合器、超越離合器 |
|
第十四柜
軸的結構與類型 |
轉軸、心軸傳動軸、齒輪軸、花鍵軸、蝸桿軸、曲軸、凸輪軸、軟軸、軸的結構設計：鍵聯拉、花鍵聯接、成形聯接、銷搓接、過盈聯接、軸肩-銷緊擋圈、軸肩-彈性擋圈、軸肩-賀螺母、軸肩-雙圓螺母、軸肩-套筒、軸肩-軸端擋圈2件、圓錐形軸頭-軸端擋圈、軸端擋板、雙鎖緊擋圈、開槽平緊聯接、軸轂部分平緊聯接、彈性套聯接、彈性環聯接、彈性盤聯接 |
|
第十五柜
彈簧與潤滑與密封 |
拉伸彈簧：圓鉤環、半圓鉤環、偏心鉤環、鏈形閉合端拉簧、可調接簧
壓縮彈簧：端面拼緊磨平彈簧、端面不接緊不磨平彈簧、矩形載面壓縮彈簧、圓鏈螺旋彈簧、中凸彈簧、中凹彈簧
扭轉彈簧：外臂扭轉彈簧、內臂扭轉彈簧、中心臂扭轉彈簧、雙扭簧
其它彈簧：碟形彈簧、蛇形彈簧、平面蝸卷彈簧、板簧
并列組合彈簧：直列組合彈簧、轉換機構
潤滑裝置：壓配式壓注油杯、油繩式油杯、旋蓋式油杯、接頭式壓注油杯、直通式注油杯
密封件：O型橡膠密封圈2件、矩形橡膠密封圈2件、尼龍墊片、銅紙墊片、石棉墊片、金屬平墊片、金屬八角墊片、金屬齒形墊片
切口：插入搭接、活塞環、斜搭接、雙口型油封、T型油封、Y型油封、V型油封 |
