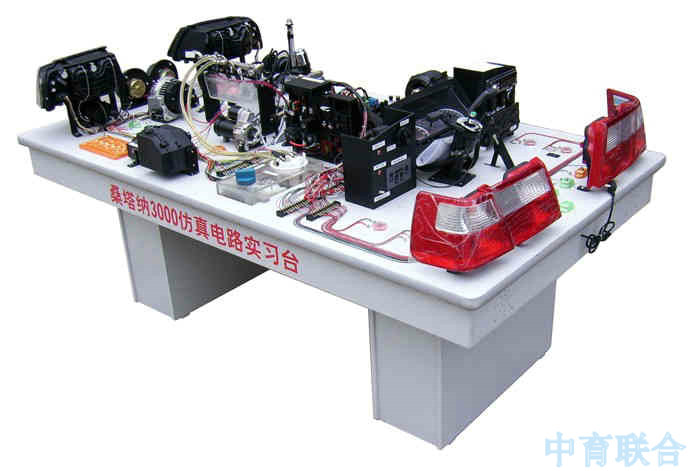

桑塔納3000全車電器實驗臺
一產品組成：實驗臺按照桑塔納轎車標準電器線路安裝而成。配有全車電線束，儀表盤，各種開關、前后燈光分電路、點火線圈、發動機電腦、傳感器、繼電器、中央線路板、節氣組件等等。均用實車實物裝成
產品規格:2100*1100*900
二、產品功能：
可進行桑塔納3000型電控汽油噴射系統的實驗教學，實習臺按照汽車標準電器線路用實物安裝而成。
1、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
2、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
3、發動機點火系可直觀火花塞點火情況，并可設置相應故障。
4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路，可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。
6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。

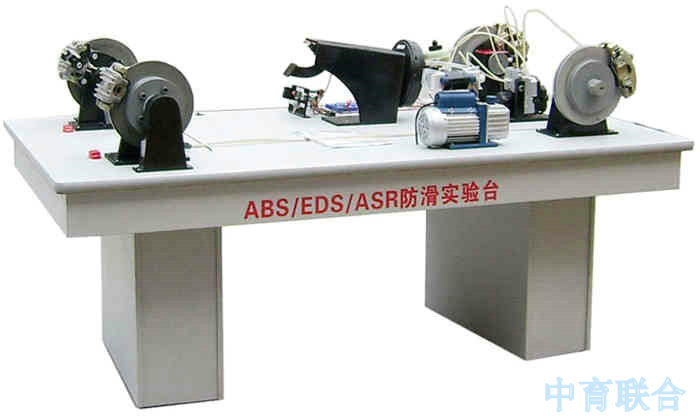

ABS/EDS/ASR防滑實驗臺
一、產品組成:
直流四個電機,開關電源.ABS/ASR控制單元,真空助力器,真空泵模擬發動機進器真空,中央線路板繼電器,ABS/ASR電腦,速度傳感器,剎車總泵,剎車分泵,
故障設置盒.
二、產品功能:
充分展示ABS/ASR系統的組成
用四個進口電機驅動模擬汽車運行,演示汽車ABS/ASR系統的工作過程
可在面板上直接檢測電腦各管腳和各電器元件信號
有專門的故障設置和排除區，可設置個故障；實施ABS/ASR工作過程
可使用電腦診斷儀檢測電控系統和讀出故障碼
三、產品規格
尺寸：實訓臺：2100mm×1100mm×800mm
防滑實驗：打開電源，關閉一個或多個車輪電機，這時ASR電機開始驅動，使對應的車輪轉動停止來回實驗，這時在運轉的車輪電慈閥工作，手按在油管上有明顯的工作，實際車的原理是：應驅動輪帶有差速器，當一個輪打滑時，它會不停的打滑，而另一個驅動停止，這時所有的驅動力用在打滑的驅動輪上，從而導致跑偏，打滑，我們的ASR接收到打滑信號，利用制動力制動陸續制動打滑的車輪，打到車輪平衡。
