ZY-802C數控車床綜合實訓考核裝置
ZY－802C型數控車床綜合實訓考核裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
單價:116000元/臺
產品組成部分
數控車床綜合實訓考核裝置是由西門子（SINUMERIK 802C base
line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及電機模擬運行及電機輸入輸出模塊、刀架接口板、開關電源以及ZY6135型教學數控車床等組成。
|
可開設的實驗實訓考核項目
|
數控車床802C系統操作編程實驗 |
|
主軸變頻單元的調試運行與故障診斷實驗 |
|
全數字交流伺服電機運行與故障診斷實驗 |
|
數控車床電氣控制設計與分析實驗 |
|
PLC、編程、接線及在數控機床中的應用 |
|
電動刀架控制原理實驗及接線與故障診斷實驗。 |
|
數控車床系統控制機床螺紋加工實驗 |
|
數控車床的冷卻與照明及故障診斷實驗 |
|
絲桿螺距誤差補償實驗 |
|
數控車床故障設計排除考核28項 |
|
ZY6135型數控車床規格
：
|
三爪卡盤 |
160mm |
|
床身上最大回轉直徑 |
350mm |
|
最大工件長度 |
500mm |
|
電動刀架 |
四工位 |
|
主軸孔徑 |
40mm |
|
主軸轉速、無級變速 |
200------1500rpm |
|
主電機功率 |
0.75kw |
|
機床尺寸（長×寬×高） |
1670×800×1300mm |
|
機床重量 |
450kg |
|

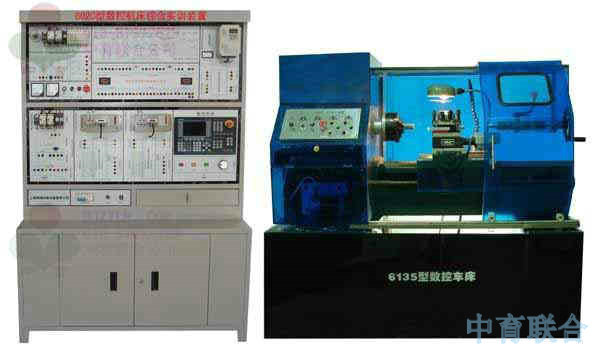

這是一款配西門子802C系統的實訓裝置，包含一個實驗臺和一臺透明6135型車床，由實驗臺控制機床運行。
ZY-802C數控銑床綜合實訓考核裝置
ZY－802C型數控銑床綜合實訓考核裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
價格:126000元/臺
產品組成部分
數控銑床綜合實訓考核裝置是由西門子（SINUMERIK 802C base
line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機運行及電機輸入輸出模塊、開關電源以及ZY125型教學數控銑床等組成。
|
可開設的實驗實訓考核項目
|
數控銑床802C系統操作編程實驗 |
|
主軸變頻單元的運行與故障診斷實驗 |
|
全數字交流伺服電機運行與故障診斷實驗 |
|
數控銑床電氣控制設計與分析實驗 |
|
數控各單元的連接、控制與故障診斷實驗 |
|
低壓電氣元件的原理、性能和接線實驗。 |
|
PLC、編程、接線及在數控機床中的應用 |
|
數控銑床的冷卻與照明及故障診斷實驗 |
|
絲桿螺距誤差補償實驗 |
|
數控銑床故障設計排除考核28項 |
|
ZY125型數控銑床規格：
|
主軸鉆夾頭裝夾范圍 |
1－20mm |
|
主軸轉速范圍 |
200－2500rpm |
|
主電動機功率 |
1.5kw |
|
工作臺面積（長X寬） |
840mm×250mm |
|
工作臺三向行程（X、Y、Z） |
450×250×250mm |
|
T型槽數及寬度 |
3×16mm |
|
機床外形尺寸：長×寬×高 |
1300×1200×2100mm |
|
重量 |
450kg |
|

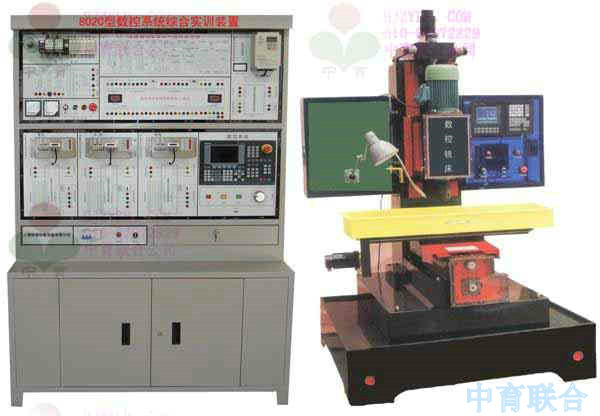

這是一款配西門子802C系統的實訓裝置，包含一個實驗臺和一臺透明125型銑床，由實驗臺控制機床運行。
ZY-801Ａ數控車床綜合實訓考核實驗臺
ZY－801Ａ型數控車床綜合實訓考核實驗臺是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
價格:86000元/臺
產品組成部分
數控車床綜合實訓考核實驗臺是由西門子（SINUMERIK
801）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及電機模擬運行及電機輸入輸出模塊、刀架接口板、開關電源以及兩坐標演示平臺等組成。
|
可開設的實驗實訓考核項目
|
數控車床SINUMERIK
801系統操作編程實驗 |
|
數控車床系統控制主軸變頻單元的調試運行與故障診斷實驗 |
|
數控車床系統控制全數字交流伺服電機運行與故障診斷實驗 |
|
數控車床電氣控制設計與分析實驗 |
|
電動刀架控制原理實驗及接線與故障診斷實驗。 |
|
數控車床系統控制機床螺紋加工實驗 |
|
數控車床的冷卻與照明及故障診斷實驗 |
|
絲桿螺距誤差補償實驗 |
|
數控車床故障設計排除考核28項 |
|

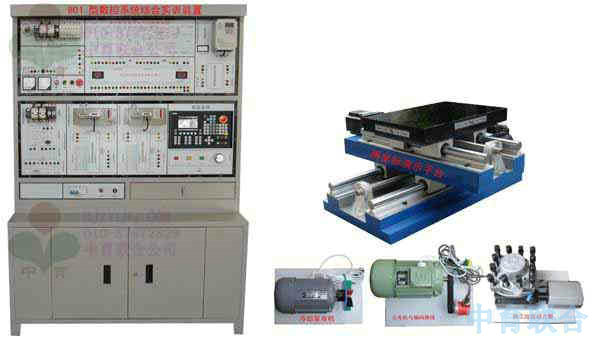

這是一款配西門子801系統的實訓考核實驗臺，包含一個實驗臺、一臺冷卻泵、一臺主電機與編碼器組、一臺四工位自動刀架、一臺兩坐標演示平臺等。 |
ZY、CNC數控車/銑床智能綜合實訓考核實驗臺
ZY、CNC數控車/銑床智能綜合實訓考核實驗臺適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。
ZY、CNC數控車/銑床智能綜合實訓考核實驗臺也適合技工學校機電類專業《電氣設備維修》《數控設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。
價格:79000元/臺
產品組成部分
ZY、CNC數控車/銑床智能綜合實訓考核實驗臺是由車床數控系統和銑床數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機輸入輸出模塊、步進驅動及步進電機輸入輸出模塊、自動刀架控制模塊、開關電源、三坐標限位演示器等組成。
本實驗臺控制系統配置：
它由標準的PC硬件組成、DOS和XP操作平臺、17’’純平顯示器、CPU2.8G、時尚粉烤機箱、內存256M、硬盤80G、超薄鍵盤、3D鼠標、52倍速CD－ROM等組成
|
可開設的實驗實訓考核項目
|
數控車床/銑床系統操作編程實驗 |
|
數控車床/銑床系統控制主軸變頻單元的調試運行與故障診斷實驗 |
|
數控車床/銑床系統控制全數字交流伺服電機運行與故障診斷實驗 |
|
數控車床/銑床電氣控制設計與分析實驗 |
|
數控車床/銑床系統控制步進電機運行與故障診斷實驗 |
|
電動刀架控制原理實驗及接線與故障診斷實驗。 |
|
數控車床系統控制機床螺紋加工實驗 |
|
數控車床/銑床的冷卻與照明及故障診斷實驗 |
|
絲桿螺距誤差補償實驗 |
|
數控車床/銑床故障設計排除考核28項 |
|

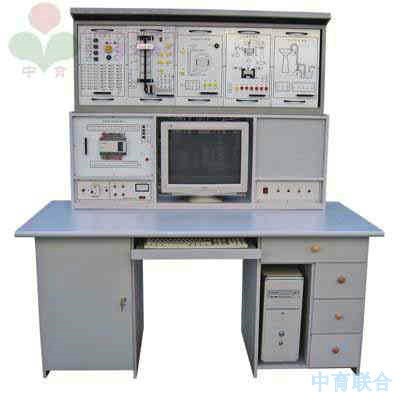

這是一款配微機平臺的數控系統的實訓裝置。內含車床控制系統和銑床控制系統兩種。包含一個實驗臺、一臺顯示器、一臺電腦主機、一臺四工位自動刀架、一臺冷卻泵電機、一臺主電機與編碼器組、一臺三坐標限位演示儀等 |
